金陵電機株式会社 分析営業部

キチンとみはる君

ガス警報器連動 電源遮断装置



2023年9月 新製品発売!



製品概要



●ガスクロマトグラフの水素キャリアガス安全対策に有効

●様々な設置環境にも対応可能

●電源遮断以外のオプション機能も追加

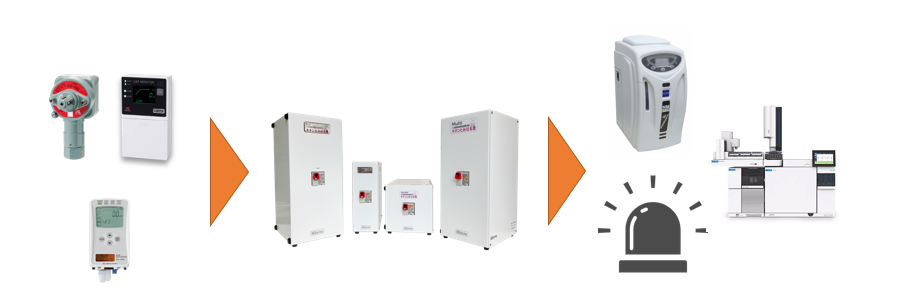

■システム稼働例
・ ガス検知器を室内雰囲気や局所、またはGCオーブン内に設置
・ 『キチンとみはる君』がガス検知器からのアラーム発報信号を受信

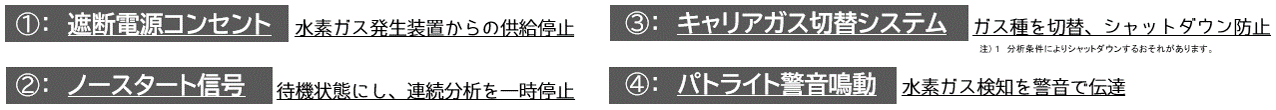

 ① 水素発生装置からのガス発生を停止
 ② キャリアガス切替バルブによるキャリアガス種の自動切替
 ③ 連続分析中のガスクロマトグラフを待機状態へ移行
 ④ パトライトによる警音鳴動
  ※機能は機器構成により異なります


●接続機器事例

■ガス検知器・警報器(理研計器社社製)


・室内雰囲気ガスセンサー
 室内に設置し、検知部雰囲気のガスを検知します。
 指示警報ユニットと連携して、警報・電源遮断を行います。

・オーブン内ガスセンサー
 吸引ポンプと警報機一体型
 オーブン内などの局所ガスを吸引検知し、警報・電源遮断を行います。








特長

水素発生装置と各種可燃ガス検知機&指示警報器と組み合わせることで、より信頼性を高めることができます。




















製品仕様

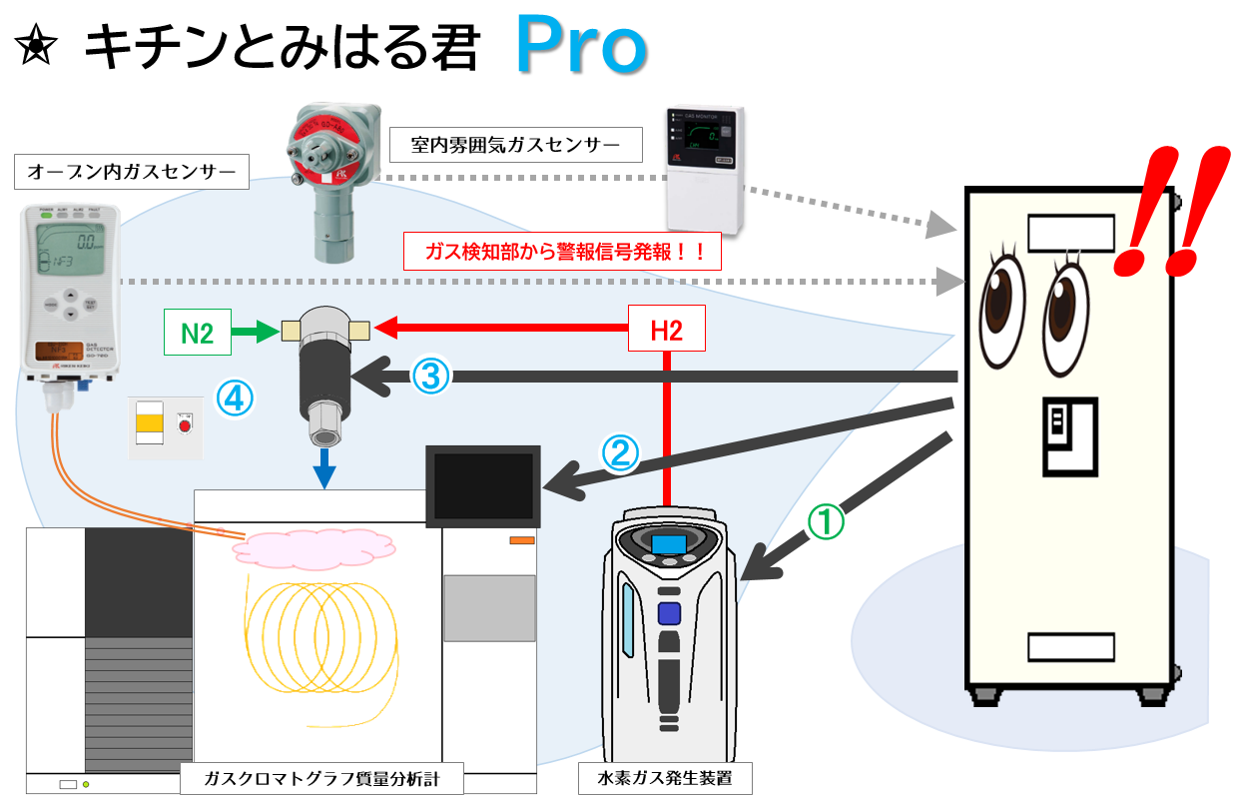

キチンとみはる君Pro

型番:KP-Pro-15A
メーカー:金陵電機(株)
常時電源供給:AC100V、DC24V。電源遮断後自動復帰なし。
ガス検知部からの警報信号受信時:標準機能⇒遮断電源供給停止(AC100V)。
オプション機能→ノースタート信号出力、電源供給、電源供給停止。
必要電源:AC100V/15A。
サイズ:110(W)×250(H)×310(D)mm 約7kg。

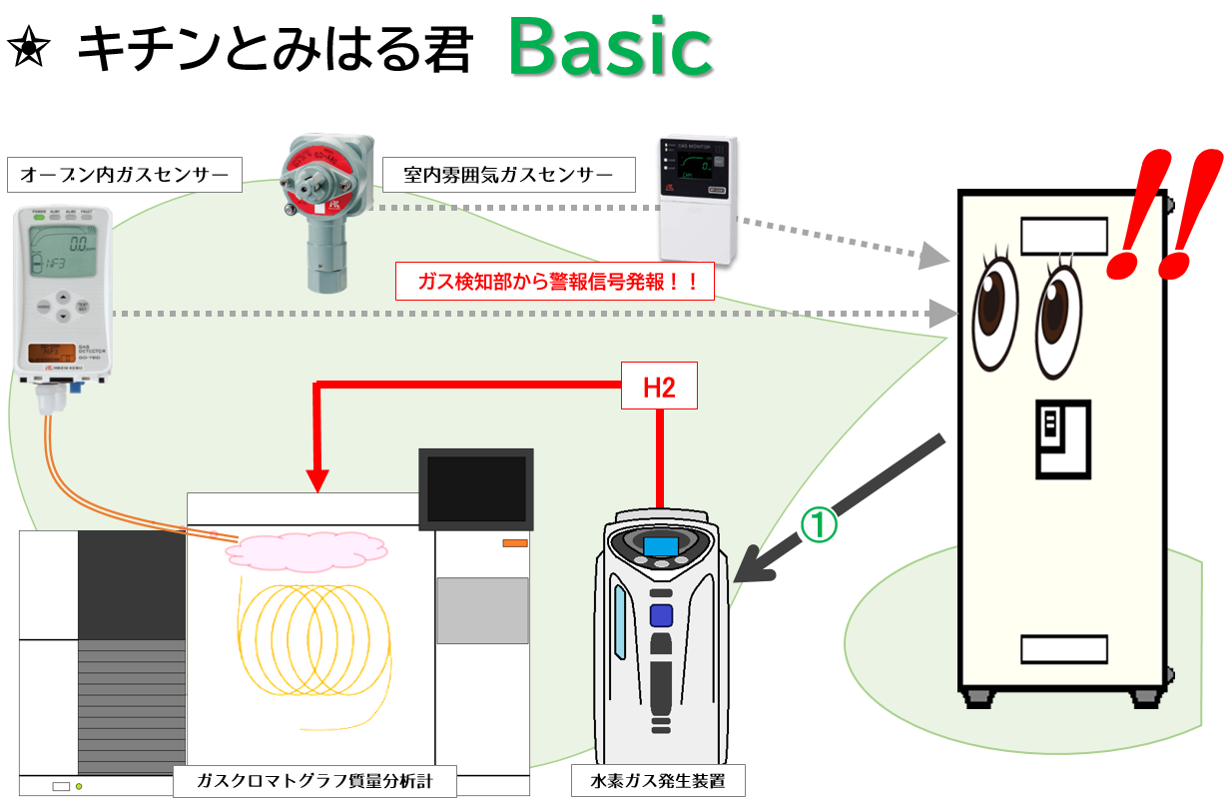

キチンとみはる君Basic

型番:KR-Basic-15A
メーカー:金陵電機(株)
常時電源供給:AC100V(標準)、DC24V(オプション)。電源遮断後自動復帰なし。
ガス検知部からの警報信号受信時:標準機能→遮断電源供給停止(AC100V)。
必要電源:AC100V/15A。
サイズ:110(W)×250(H)×310(D)mm 約7kg。

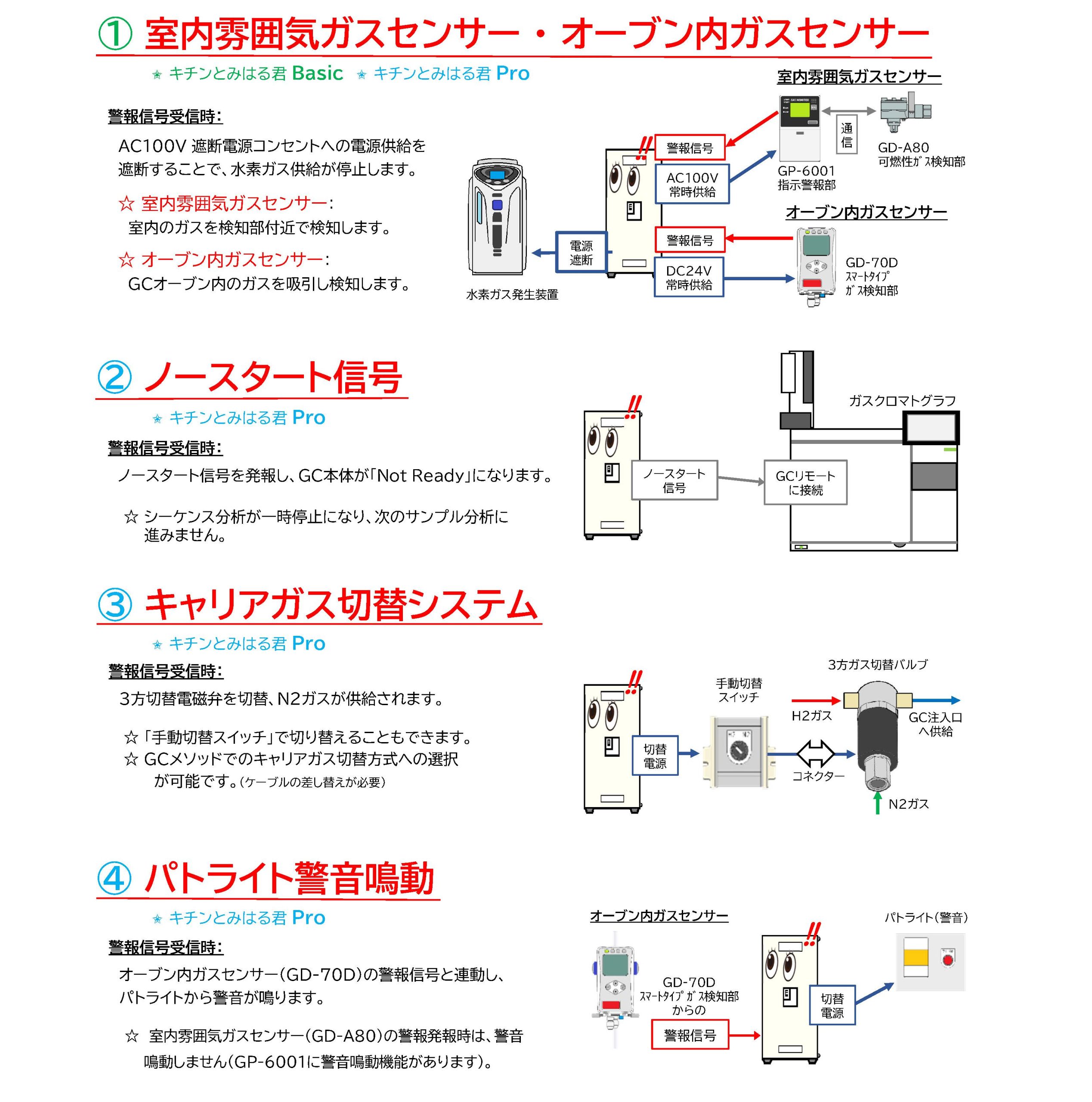

キャリアガス切り替えシステム

※追加オプション
メーカー:金陵電機(株)
3方切替バルブを用い、キャリアガス供給ガス種を警報信号受信時に切替。
通常→H2供給、警報信号受信時→切替バルブが作動し他ガスを供給。
手動切替スイッチ付。
ノースタート信号

※追加オプション
メーカー:金陵電機(株)
シーケンス分析中に警報信号受信した際、ノースタート信号をGCに発報。
サンプル測定が継続しないよう一時停止状態にします。
パトライト警音鳴動

※追加オプション
メーカー:金陵電機(株)
スマートタイプガス検知部には警音鳴動機能がありません。
オーブン内で水素ガスを検知し警報信号発報した時、警音鳴動します。
可燃性ガス検知部
(室内雰囲気ガスセンサー)

型番:GD-A80
メーカー:理研計器(株)
機能:検知部付近のガスを検知。
検知方式:拡散式定置型。
検知原理:接触燃焼式。
防爆の種類:耐圧防爆構造。主に室内天井に設置。
電源:指示警報部から供給。
サイズ:78(W)×163(H)×105(D)mm (突起物は除く) 約1kg。
指示警報部
(室内雰囲気ガスセンサー)

型番:GP-6001
メーカー:理研計器(株)
機能:1点式指示警報ユニット。警報信号発報後自己保持。警音鳴動機能付。主に室内入口に設置。
電源:AC100V。
消費電力:MAX 15VA・MAX 8.5W(検知部含む)。
サイズ:110(W)×190(H)×54(D)mm 約580g。
スマートタイプガス検知部
(オーブン内ガスセンサー)

型番:GD-70D
メーカー:理研計器(株)
機能:検知部と警報部一体型、局地のガスを吸引し検知。
検知方式:ポンプ吸引式(流量:500mL/min)。
検知原理:ニューセラミック式。警報信号発報後自己保持。主に検知したい箇所近辺に設置、オーブン内のガス検知(オプション)。
電源:DC24V。
消費電力:MAX 12VA。
サイズ:70(W)×120(H)×145(D)mm 約900g。
高純度水素ガス発生装置

型番:NM-Plus
メーカー:(株)エアーテック
ガス純度:99.999996%。
ガス発生量:100~1000mL/min(仕様による)。
最大供給圧力:900kPa。内圧及び外圧をモニタリング。各種アラーム・自動停止機能搭載。
水タンク容量:2L。メンテナンスフリー構造。
電源:100V/1~3.85A。
サイズ:230(W)×360(H)×430(D)mm 14~17kg。
キチンとみはる君遮断電源コンセントに接続。

概算価格

お問い合わせください
