ハンディRⅡテレコン（HandyRⅡtelecon)が、産業用の無線リモコン（産業用ラジコン）として業界初(2002年当時)のＪＩＳ規格に準拠したハンディＲ/ＲⅡが追求したものは、長年培ってきたノウハウを基にＪＩＳ規格に基づき再検証、 安全重視の産業機器業界における世界安全基準の無線遠隔操縦装置として、より高い安全性と安心感の実現です。
- 制御器の電源キースイッチの代りにアクセスコード(パスワード)を入力することにより電源が入る機能（オプション）を搭載しました。 大型のクレーンなど、特殊機器において、操作に特殊免許（クレーン免許など）の所持者である必要がある場合や不特定多数が操作可能な現場において対象者以外が操作する事を規制したい場合などに効果を発揮します。
- 傾斜検出機能を搭載しており、傾斜検出機能を有効にしておくことで、操作中の転倒による誤操作や、想定外の状態での操作が行われた場合、無線信号を停止、誤操作を防止します。これにより危険操作やヒヤリハットを防止でき、さらなる安全性を向上させました。
ハンディRⅡテレコンの特徴
●安全思想の継承
ハイパーテレコンで培った安全思想を継承、安全性の向上を目指しました。
●多種多様な無線種別
微弱300MHz帯、特定小電力429MHz帯、特定小電力1.2GHz帯と多くの無線種別に対応、お客様の環境に合った無線を提供いたします。
●ラインアップ

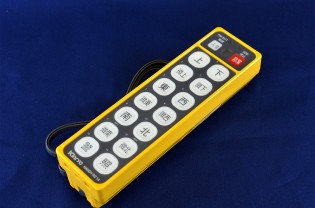

操作する機器に合わせられるようラインアップとして操作点数 10点操作、14点操作をご用意いたしました。
●耐水・防塵性の確保
保護等級IP65対応により耐水・防塵性を確保、屋外での使用を可能としました。
●安全機能
安全機能として、傾斜センサによる横転などの異常状態を検知、異常時は停止させます。
●カスタマイズ
お客様の運用、操作内容にあった操作名称に変更が可能です。
⇒ 安全の実現│金陵電機のめざす安全とは（クレーンなど産業設備について）紹介へ
ハンディRⅡテレコンのこだわり

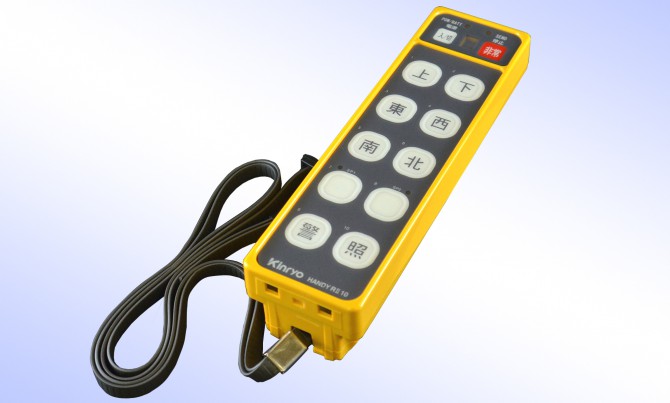

● 制御器（操作装置）のこだわり
・平面型タクトスイッチを採用し、ソフトウエアによる安全機能を実現しました。
・旧ハンディ、ハンディ10/10V、ハンディR(10操作、14操作)との置換互換が可能です。 ・従来ハンディの約1.5倍の耐衝撃性(当社比)を実現しました。
・故障が発生した場合、7セグメントLEDランプにより操作者に異常をつたえます。
・傾斜検出機能により、操作者の転倒など危険状態が発生した場合、強制的に動作を停止させます。
● 受信装置（受信機）のこだわり
・受信装置の出力に使用しているリレーは大容量リレーを使用、リレー溶着などの故障を減らし安全性を向上させました。
・主電源投入インターロック機能により、電波状態回復後の急な動作による事故を防止します。
・出力接点保護用にサージアブソーバを内蔵、ノイズによる誤動作を防止します。
・DC電源(12V/24V)の仕様にも対応、あらゆるニーズにお応えいたします。
ハンディRⅡテレコンの無線化実績例
天井クレーン、天井クレーン、ホイスト、チェーンブロック、橋形クレーン、ジブクレーン、コイルリフター式クレーン、搬送台車、窓拭き用ゴンドラ、ボーディングブリッジ
ハンディRⅡテレコン 製品仕様
| 装置仕様・型名（共通） | KC8441C-T1, KC8441C-T2 (10点操作) |
KC8442C-T1, KC8442C-T2 (10点操作) |
KC8445CA-T1, KC8445CA-T2, KC8445CB-T1, KC8445CB-T2, (10点操作) |
|
|---|---|---|---|---|
| KC8441D-T1, KC8441D-T2 (14点操作) |
KC8442D-T1, KC8442D-T2, (14点操作) |
KC8445DA-T1, KC8445DA-T2, KC8445DB-T1, KC8445DB-T2, (14点操作) |
||
| 無線局規格 | 微弱無線局 | ARIB STD-T67 | ARIB STD-T67 | ARIB STD-T67 |
| 無線 周波数 |
307.000～310.975MHz 160チャネル |
429.2500～429.7375MHz 40チャネル |
（Aバンド） 1216.0375～1216.5000MHz 19チャネル インタリーブ：10チャネル （Bバンド） 1252.0375～1252.5000MHz 19チャネル インタリーブ：10チャネル |
【増波設定】 （Aバンド） 1216.0375～1217.0000MHz 38チャネル インターリーブ：20チャネル （Bバンド） 1252.0375～1253.0000MHz 38チャネル インターリーブ：20チャネル |
| 送信出力 | 500μV/m以下 at3m |
10mW以下 | 10mW以下 | 1mW以下 |
| 通達距離 (ご使用の 環境により 異なります) |
約50m | 約150m | 約100m | 約80m |
| 応答時間 | 約100msec | |||
| 使用温度・湿度 | -10℃～＋60℃ 90%Rh以下（結露なきこと） | |||
| 制御器 | KC3441C (10点操作) |
KC3441D (14点操作) |
KC3442C (10点操作) |
KC3442D (14点操作) |
KC3445C (10点操作) |
KC3445D (14点操作) |
|---|---|---|---|---|---|---|
| 電源 | 内蔵型二次電池 4.8V 700mAh | |||||
| 連続 使用時間 |
約20時間 | 約10時間 | 約8時間 | |||
| 保護等級 | IP65（防塵・防水） | |||||
| 寸法・質量 | W56×H200×D46mm（突起部を除く） 約420g(Ni-Cd電池含む） | |||||
| 受信装置 | KC2441C | KC2442C | KC2445C | |||
|---|---|---|---|---|---|---|
| 電源 |
AC100/AC240V 50/60Hz 1φ 50VA以下 |
|||||
| 出 力 |
リレー接点出力 操作スイッチ対応リレー（10点操作仕様：10点 14点操作仕様：14点）： |
|||||
| 保護等級 | IP40 | |||||
| 寸法・質量 | W297×H225×D61mm（突起部を除く） 約3kg | |||||
標準機能
| 機能 | 内容 |
|---|---|
| オートパワーオフ機能 | 一定時間未使用の場合、電源を切ります。 （初期設定は１０分です。） |
| オルタネート出力機能 | 指定の４点のリレー接点出力に対し、オルタネート/モーメンタリ切替、主電源断時の保持/非保持切替が可能です。 |
| 主電源投入インターロック機能 | 制御器のスイッチ操作押されたままの状態で電波障害が発生、電波がいったん途絶えた時、受信装置のMAINリレー接点出力（主幹リレー接点出力）を切ります。これにより、リレー接続先の急な動作を防止します。 |
| 傾斜検知機能 | 制御器が傾いた状態（８０度以上）で操作を行った場合、異常と見なし、リレー接点出力を切ります。 |
| 電池監視機能 | 電池残量が減ってきた場合、ＬＥＤランプにて警告表示を行います。 |
| 自己診断機能 | 起動時に機器に異常がないか確認を行います。異常がある場合は、ＬＥＤランプ、及び7セグメントＬＥＤランプにて異常があることを警告、リレー接点出力を切ります。 |
オプション機能
オプションとして以下の機能を追加できます。
ご用命の場合は、販売店にご連絡ください。
| 機能 | 内容 |
|---|---|
| パスワード機能 | 起動時にパスワードをスイッチ入力することにより、使用可能です。 |
| ２速制御機能 | 特定の操作スイッチを押すと１つのスイッチ操作で２つのリレー接点出力を行うことができます。 例） 通常時： 上スイッチ → 上リレー出力 ２速制御時： 上スイッチ → 上リレー出力 + 高速上リレー出力 |
| インターロック機能 | 上-下スイッチなど相反する同時操作を行った場合、危険状態とみなし、受信装置のリレー接点出力を切ります。 |
| 連動出力機能 | １つのスイッチ操作で２つのリレー出力を行うことができます。 |
| ノッチアップ機能 | ２つのスイッチを同時押しした場合、一方のリレー接点出力を疑似的に遅延させます。 高速、低速などの関連するスイッチが同時操作が発生した場合、一方を遅らせる場合に使用します。 |
| 出力優先機能 | ２つのスイッチを同時押しした場合、一方のリレー接点出力のみ有効にします。 |
| インチング機能 | 瞬間的なスイッチ操作は無効とします。 モーター制御など、瞬間的な出力による、モーターの摩耗を防ぐために使用します。 |
| バッテリー低下アラーム 出力機能 |
制御器のバッテリーが低下した場合、指定のリレー接点出力を行います。 |
| 非常出力機能 | 非常スイッチが押された場合、指定のリレー接点出力を行います。 |
消耗品
ハンディＲⅡテレコン＜＜消耗品・保守部品リスト＞＞ です。
電池などの消耗品が必要な場合は、ハンディＲⅡテレコンの保守部品リストを確認して、間違えの無いように商品コードと商品名を併記して 購入先または、弊社＜＜テレコン製品の担当営業＞＞までご連絡ください。
ダウンロード
カタログ
取扱説明書・外観図
テレコンの新しいかたちとして、ハンディＳ(HandyS telecon)が追求したのは、制御器の操作性と、ホールド感、また、高い安全性と耐久性の実現です。
- 直感的な操作を可能にする十字キー配列を採用し、誤操作を防止します。また、２段押釦スイッチにより効率的な操作を可能にしています。
- 人間工学に基づいた形状により、操作ポジションに自由度を持たせ、誰の手にもフィットし長時間の使用でも疲れずに操作でき、落下防止や誤操作防止にも効果を発揮します。また、大きな停止スイッチによる確実な停止操作ができるようにし、緊急時に素早く設備を停止できる様にいたしました。
- 周囲をクッション性のある素材にすることで、落下衝撃などを抑え、壊れにくい形状を採用しました。
ハンディSテレコンの特徴
●操作性、ホールド感の徹底した追求
エルゴノミックデザインにより握った時のホールド感が向上、操作性と安全性を確保し、かつ過去の実績、安全思想を引き継ぎ、直感的な操作を可能にする十字キー配列を採用しました。
●確実な停止操作と制御器の管理を実現
人間工学に基づき、停止スイッチを大きく、かつ押しやすい場所に配置することにより、素早く確実な停止操作ができることにより、安全性を向上させました。
●『脱着式電池パック』の使用
ワンタッチで取り外しが可能な電池構造により、容易に電池交換が可能です。
●多種多様な無線種別
微弱300MHz、特定小電力429MHz、特定小電力1.2GHz など多くの無線種別に対応しております。
●耐水・防塵性構造
操作を行う制御器は屋外使用を考慮した小型、軽量、防塵・防水（IP65）構造です。
ハンディSテレコンのこだわり
● 制御器（操作装置）のこだわり
・ 確実な停止操作と制御器の管理を実現する停止スイッチ兼用着脱式キースイッチを採用しました。
・ 傾斜検出機能、落下衝撃検出機能により徹底した安全対策を施しました。
・ エラストマゴムで制御器周囲をカバーすることにより耐衝撃性が飛躍的に向上しました。(当社比)
・ 長時間の作業を考慮し、制御器質量３６０ｇ(電池込)の軽量化を実現しました。
● 受信装置（受信機）のこだわり
・ リレー溶着検出機能により、接点溶着を検出、安全に停止させます。
・ 主電源投入インターロック機能により、電波瞬断による急な動作を防止することにより安全性を確保しました。
・ 出力接点保護用のサージアブソーバを内蔵することにより、リレー溶着の発生を軽減させます。
・ 7セグメントLEDにより受信レベルの状態を表示することにより、受信状態が確認できます。
・ 電波障害による無線通信エラーの発生しやすい環境でも使用ができる誤り訂正機能(オプション)により使用環境の幅を広めました。
ハンディSテレコンの無線化実績例
天井クレーン、天井クレーン、ホイスト、チェーンブロック、橋形クレーン、ジブクレーン、コイルリフター式クレーン、搬送台車、窓拭き用ゴンドラ、ボーディングブリッジ
ハンディSテレコン 製品仕様
| 装置規格 | 項 目 | KHS80□-V |
|---|---|---|
| 制御器 | 操作スイッチ |
【2段スイッチ】上、下、東、西、南、北 【1段スイッチ】開始/警報、照明、予備1、予備2 【停止操作】停止キー、一時停止 |
| 電 源 |
KHS510 ハンディS用リチウムイオン電池 （DC3.7V 1900mAh 6.84Wh） |
|
| 連続使用時間※1 | 満充電時：10時間以上(機種によって異なります) | |
| 使用温度・湿度範囲 | －10～＋60 ℃ 90%RH（結露なきこと） | |
| 保護等級 | IP65（ 耐塵防噴流形） | |
| 外形寸法 | H222×W68×D51mm（突起部除く） | |
| 質 量 | 360g（電池パック含む） | |
| 受信装置 | 電 源 |
AC100～240V 50／60Hz 50VA以下 （突入電流：15／30A、AC100／200V、4ms以下） |
| 出 力 |
リレー接点出力 計15点 【2段スイッチ】、【1段スイッチ】予備1、予備2対応リレー（11点）： |
|
| 使用温度・湿度範囲 | －10～＋60 ℃ 90%RH（結露なきこと） | |
| 保護等級 | IP40（ 防塵） | |
| 外形寸法 | H225×W260×D66mm（突起部除く） | |
| 質 量 | 約3.0kg |
| 項 目 | KHS80F-V | KHS80G-V | KHS80J-V | KHS80K-V | |||
|---|---|---|---|---|---|---|---|
| 共通仕様 | 無線局規格 | 微弱無線局 | ARIB STD-T67 | ARIB STD-T67 | ARIB STD-T67 | ||
| 無線周波数 |
307.000～310.975MHz 160チャネル（※2） |
429.2500 ～ 429.7375MHz 40チャネル |
1216.0375～1216.5000MHz 19チャネル インターリーブ：10チャネル |
【増波設定】1216.0375～1217.0000MHz 38チャネル インターリーブ：20チャネル | 1252.0375～1253.0000MHz 19チャネル インターリーブ：10チャネル |
【増波設定】1252.0375～1253.0000MHz 38チャネル インターリーブ：20チャネル | |
| 送信出力 |
500μV/m以下（at 3 m） |
10mW以下 | 10mW以下 | 1mW以下 | 10mW以下 | 1mW以下 | |
| 通達距離（※3） | 約50m | 約100m | 約100m | 約80m | 約100m | 約80m | |
| 変調方式 | 副搬送波を使用したMSK | ||||||
| 伝送速度 | 2400bps | ||||||
| 応答時間（※4） |
誤り訂正 無効時： 約50ms、 誤り訂正 有効時： 約87ms |
||||||
| 誤り検定方式 | CRC-CCITT | ||||||
| 伝文検定方式 | 機種コード照合、システムアドレス照合、送信／受信アドレス照合、無線チャネル番号照合 | ||||||
| 誤り訂正方式 | 差集合巡回符号（202,120）（273,191）の71ビット短縮型 | ||||||
| 充電器 | 電 源 |
AC100～240V 50／60Hz（専用AC電源アダプタ） 24VA以下 |
|||||
| 充電時間（※5） | 約3時間程度（1時間の充電で約8時間連続使用可能） | ||||||
| 使用温度・湿度範囲 | 0～40 ℃、20～80%RH（結露なきこと） | ||||||
| 寸法・質量 | 本体：H145×W71×D50mm（突起部除く）、180g ACアダプタ：H60×W44×D25mm（突起部除く）、98g | ||||||
※1：連続使用時間は電池の状態、温度などの使用環境により異なります。
※2：制御器は従来のハンディテレコンとの互換のために、微弱Eバンド(311.000～314.975MHz)にも対応しています。
※3：通達距離は使用条件により異なります。
※4：無線通信エラーがない場合。リレーの動作時間 は含みません。
※5：電池の状態によります。
標準機能
| 機能 | 内容 |
|---|---|
| オートパワーオフ機能 | 一定時間未使用の場合、電源を切ります。 |
| オルタネート出力機能 | 指定の４つのリレー出力に対し、オルタネート/モーメンタリ切替、主電源断時の保持/非保持切替を行います。 |
| 主電源投入インターロック機能 | 制御器のスイッチ操作押されたままの状態で電波障害が発生、電波がいったん途絶えた時、受信装置のMAINリレー接点出力（主幹リレー接点出力）を切ります。これにより、リレー接続先の急な動作を防止します。 |
| 傾斜検知機能 | 制御器が傾いた状態（上、左、右１００度以上、下１０度以上）で操作を行った場合、異常と見なし、リレー接点出力を切ります。 |
| 電池監視機能 | 電池残量が減ってきた場合、ＬＥＤランプ、及び７セグメントランプにて警告表示を行います。 |
| 自己診断機能 | 起動時に機器に異常がないか確認を行います。異常がある場合は、LEDランプ、及び7セグメントランプにて異常があることを警告、リレー接点出力を切ります。 |
オプション機能
オプションとして以下の機能を追加できます。
ご用命の場合は、販売店にご連絡ください。
| 機能 | 内容 |
|---|---|
| 制御器オルタネート機能 | 制御器にある指定の２つのスイッチをオルタネート（１回押すと動作を保持、再度押すと動作解除）設定することが可能です。 |
| リレー溶着検知機能 | 制御器の検出対象のスイッチが操作されていない時のリレー電流を検知、電流が流れている場合はリレーが溶着していると判断し、MAINリレー接点出力を切ります。（主幹リレー接点出力）を切ります。 （リレー接点出力にＡＣ１００/２００Ｖ印加時のみ対応可能です。） |
| 正逆インターロック機能 | 上-下スイッチなど相反する同時操作を行った場合、危険状態とみなし、受信装置のリレー接点出力を切ります。 |
| コモン分離機能 | 受信装置のリレー接点出力のコモンをジャンパーで分離します。リレー接点出力を異なる電圧での駆動したい場合に行います。 |
| ノッチアップ設定 | ２つのスイッチを同時に押した場合、一方のリレー接点出力を疑似的に遅延させます。 高速、低速などの関連するスイッチが同時操作が発生した場合、一方を遅らせる場合に使用します。 |
| バッテリー低下アラーム 出力機能 |
制御器のバッテリーが低下した場合、指定のリレー接点出力を行います。 |
| 停止出力機能 | 停止スイッチが押された場合、指定のリレー接点出力を行います。 |
消耗品
ハンディＳテレコン＜＜消耗品・保守部品リスト＞＞ です。
電池などの消耗品が必要な場合は、ハンディＳテレコンの保守部品リストを確認して、間違えの無いように商品コードと商品名を併記して 購入先または、弊社＜＜テレコン製品の担当営業＞＞までご連絡ください。
ダウンロード
カタログ
取扱説明書・外観図

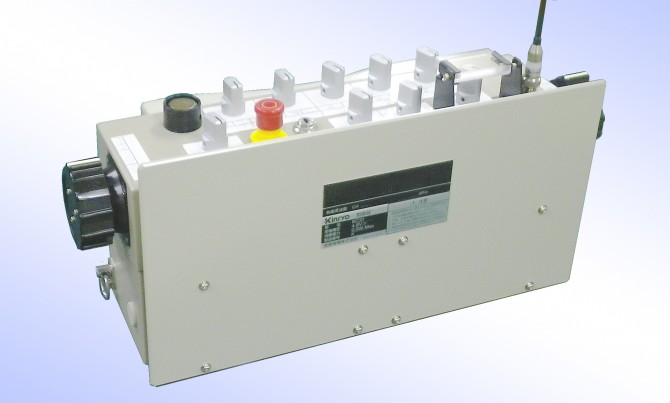

アルミテレコン（alumi telecon)は、アルミ筐体構造により耐熱性を向上させ、高温環境下での使用にも対応しております。また、ハイパーテレコン Gシリーズにて培った技術を基に、お客様のご要望に合わせたカスタマイズにも柔軟に対応でき、多彩なスイッチ配列や、組み合せなど、お客様の使用環境、運用方法にマッチしたテレコンをご提供いたします。
アルミテレコンの特徴
無線制御する設備に合わせてどのような操作パネルのレイアウトにも対応可能です。制御器ケースがアルミ製なので熱環境に強く高温な環境でも仕様できます。

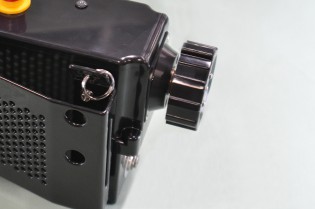

弊社製品で扱っている各種スイッチ、UVHハンドル、ロータリーハンドルスイッチなど多くの操作スイッチを自在に配置でき、さまざまな操作に対応可能です。
ハイパーテレコンの受信装置と同じ受信装置を使用し、柔軟な操作に対応した安全回路を自在に組合せ、制御器からの無線信号を受信する受信装置の出力はお客様の要望に合わせて対応できます。
ハイパーテレコンの機能をそのままに、アルミ筐体の色や形状を変更したり、スイッチ配置に合わせた銘板表示など、多彩なカスタマイズが可能です。
アルミテレコンの無線化実績例
高炉設備・転炉設備・電炉設備、開孔機、マッドガン、特殊車両、天井クレーン、橋形クレーン、アンローダ、ジブクレーン、リフティングマグネット付きクレーン、コイルリフター付きクレーン、ブルドーザ、トンネル掘削機
