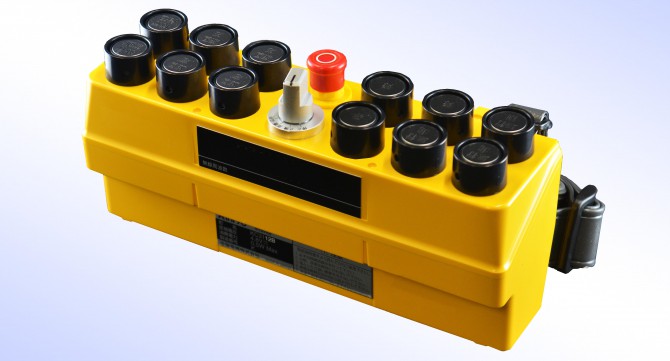

ハイパーテレコン Gシリーズ(PBタイプ – プッシュボタンタイプ )

HYP-PB

ハイパーテレコン(Hyper telecon)は、高い安全性が要求される作業環境や、複雑な操作が必要な装置を操作する場合において、
無線操作による抜群の操作性と安全性を提供いたします。

操作スイッチの配置や、機能、リレー出力の安全インターロック回路など、お客様の要望に合わせ、都度設計することにより、作業環境に合わせた柔軟なカスタマイズが可能です。

各部がユニット構造になっているため、保守メンテナンスを行う事により長期間ご使用いただく事ができる様になっております。



ハイパーテレコン(PBタイプ)の特徴

waterproof、防塵・防水(IP65)構造
防塵・防水(IP65)構造

ハイパーテレコン制御器は、防塵・防水機能(IP65)を実現しています。屋外での使用や、水を使用した作業現場での使用が可能です。また、鉄粉やほこりが舞い上がるような作業現場でも粉塵が制御器内部に侵入することなく作業ができ、使用環境の幅も広がっています。

無線データの誤り検出
無線データの誤り検出

送信機から送られた無線データを受信装置が受信するときに、受信装置に個別に与えられた固有識別番号(アドレス)を確認するアドレス照合や、無線データに伝送データの誤り検出機能をもたせることにより、受信データに誤りがないかを判断する機能を有しています。この様なデジタル伝送特有の検出方法により、必要な信号以外はすべてシャットアウトして信頼性を高めています。

HYPテレコン増設タイプ
柔軟なカスタマイズ

お客様のご要望に合わせてスイッチの名称、操作点数、種類および配置を変更をします。

ハイパーテレコン(PBタイプ)のカスタマイズ

ハイパーテレコンの最大の特徴は柔軟なカスタマイズ性にあります。作業環境に合わせたスイッチの種類や配置を柔軟に変更することができます。また、受信装置のリレー回路も個別に設計することで、インターロック回路や、二重化回路を組むことができ、安全性と、効率性を両立した作業性の高い環境を提供します。

ハイパーテレコン カスタマイズ バリエーションのページへ


ハイパーテレコン(PBタイプ)のこだわり

押釦スイッチ

● 押釦スイッチ

・操作スイッチは磁気に影響のないばね材を使用した、高信頼性マイクロスイッチを用い、100万回以上の寿命を確保

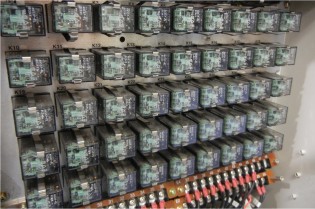

テレコン リレー盤

● 操作回路

・電源投入時に操作信号がONしていると、主電源が入らない主電源投入インターロック機能を搭載

・相反する操作を同時に行った時は、共に出力しない正逆インターロック機能を搭載

・1つの操作スイッチに対し、操作した時にオンとなる信号と、操作しない時にオンになる信号(ゼロ信号)を用意し、万一二つの信号を同時に受信したときは出力を切るようにしている安全設計

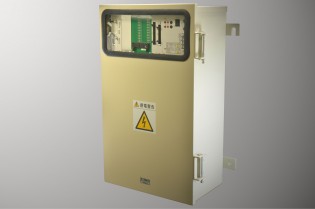

テレコン受信装置

● 受信装置

・JIS B 9960-1「機械類の安全性」の9.2.7ケーブルレス制御に準拠

・面倒な無線局の免許が不要な4種類の無線規格に対応 (300MHz微弱、429MHz特小、1.2GHz特小、2.4GHz SS)

・誤動作を防ぐ、サイクリックデジタル伝送方式

・高信頼性で省スペースでハード回路変更が容易なワイヤーラッピングを採用

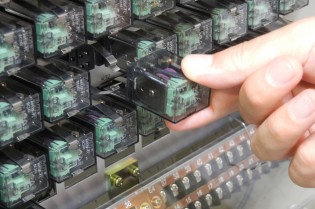

リレー交換

● メンテナンス

・各ユニットに自己診断表示灯が付き、故障の際もユニット交換で簡単復旧

・動作表示ランプ付きのミニコントロールリレーを使用しているため、動作状態の把握が容易

・モニタユニットを使用することで、制御器から送られてきた操作信号、受信装置の出力信号、電波状態、無線伝送エラーなどをメモリカードに記録することが可能

ハイパーテレコン(PBタイプ)の無線化実績例

天井クレーン、橋形クレーン、アンローダ、ホイスト、ジブクレーン、リフティングマグネット付きクレーン、コイルリフター付きクレーン、ブルドーザ、トンネル掘削機、搬送台車、窓拭き用ゴンドラ、ボーディングブリッジ



ハイパーテレコン(PBタイプ) 製品仕様

装置仕様(共通)
品 名 項 目 内 容
制御器
KC3111B
KC3112B
KC3115B
信号入力仕様 操作点数 最大44点、非常(停止)1点
電源 内蔵型Ni-MH電池 4.8V 1000mAh
消費電流 満充電時:8時間以上
(電池の状態、気温などの使用条件によって異なります)
保護等級 IP65(防塵・防水)
使用温度、湿度 -10℃~+60℃、85%RH以下(結露なきこと)
外形寸法 約W260×H100×D75mm (突起部を除く)
質 量 約1.1kg
受信装置
KC2111B
KC2112B
KC2115B
信号出力仕様 無電圧リレー接点出力
定格負荷容量AC220V 0.9A 誘導負荷 cosφ0.3~0.4
電源 AC85~264V
消費電力 100VA以下(リレー24個ON時)
保護等級 IP40
使用温度、湿度 -10℃~+60℃、85%RH以下(結露なきこと)
外形寸法 約 W 360×H 605×D215mm (突起部含まず)
質 量 約20kg

無線仕様
形名 KC8111B
(KC3111B+
KC2111B)
KC8112B
(KC3112B+
KC2112B)
KC8115B
(KC3115B+KC2115B)
無線局規格 微弱無線局 ARIB STD-T67 ARIB STD-T67 ARIB STD-T67
無線局種別 300MHz帯
微弱無線局
429MHz帯
特定小電力無線局
1200MHz帯
特定小電力無線局
無線周波数

(Aバンド)
280.000~284.975MHz
200チャネル


(Bバンド)
285.000~289.975MHz
200チャネル


(Cバンド)
290.000~294.975MHz
200チャネル


(Dバンド)
295.000~299.975MHz
200チャネル

429.2500~429.7375MHz
40チャネル
増波設定

(Aバンド)
1216.0375~1216.5000MHz
19チャネル
インターリーブ:10チャネル


(Bバンド)
1252.0375~1252.5000MHz
19チャネル
インターリーブ:10チャネル

(Aバンド)
1216.0375~1217.0000MHz
38チャネル
インターリーブ:20チャネル


(Bバンド)
1252.0375~1253.0000MHz
38チャネル
インターリーブ:20チャネル

送信出力(MAX) 500μV/m以下 at 3m 10mW以下 10mW以下 1mW以下
遠達距離 約60m 約100m 約100m 約80m



標準機能

機能 内容
主電源投入インターロック 制御器の電源を入れるときに、全ての動作信号がOFFでなければ始動しない。
正逆インターロック

相反する動作信号を同時に操作しても、出力がされない。

電池電圧低下警告 電池残量が減ってきた場合、電源ランプが点滅し、電池の交換時期を教えてくれます。
バッテリー低下アラーム出力 制御器のバッテリーが低下した場合、指定のリレー接点出力を行います。
コモン分離 受信装置のリレー接点出力のコモンを分離します。リレー接点出力を異なる電圧での駆動したい場合に行います。
ダイバーシチ受信 2本のアンテナのうち、安定性の高い方のアンテナを自動選択し、デッドポイントを回避します。※微弱使用時
リフレッシュ機能付き充電器 放電開始スイッチを押すことで、放電した後に充電を行い、バッテリーの寿命をのばします。


オプション機能

オプションとして以下の機能を追加できます。
ご用命の場合は、販売店にご連絡ください。

機能 内容
スイッチ増設部 スイッチ増設部を追加することにより、より多くのスイッチが実装可能。
傾斜検知機能 操作者の転倒時に動作を停止する。制御器の傾斜(前、後、左、右)検出時に受信出力を停止する。
モニタリング機能 モニタユニット使用により、受信状態、操作スイッチ積算回数等のログをとれます。

消耗品

ハイパーテレコンGシリーズ<<消耗品・保守部品リスト>> です。

ハイパーテレコンはカスタマイズ商品のため、保守部品依頼時は製品に添付された仕様書、図面類を良くご確認の上、間違いの無いようにお願いします。 ご不明な点があれば<<テレコン製品の担当営業>>までご連絡ください。
