複合使用システム｜クレーン操作＋吊具操作を集約し、インターロックで相互干渉を防ぐ
複合使用システムとは、クレーンの無線操作（テレコン）に加えて、吊具など周辺機器の操作も取り込み、 操作器を1つに集約する方式です。持ち替えや手順を減らせる一方、 同時動作・誤操作・相互干渉が起きると危険なため、インターロック設計が重要になります。
本ページでは「集約で何が良くなるか」だけでなく、 「集約すると増えるリスク」と「安全に成立させる設計ポイント」を整理します。

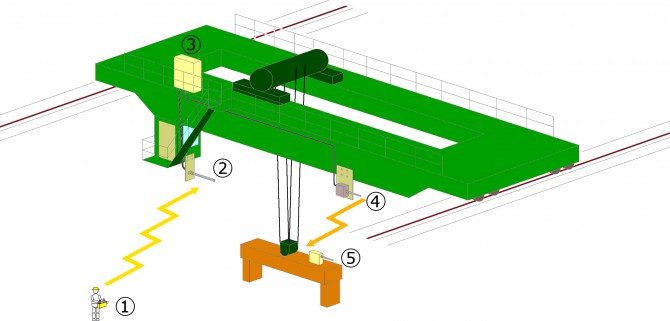

図中番号の補足
- ①：クレーン用 制御器（無線リモコン）
- ②：クレーン用 受信アンテナ
- ③：クレーン用 受信装置
- ④：吊具用 送信機
- ⑤：吊具用 受信アンテナ＆受信装置
このページで分かること
- 複合使用（操作集約）の適用シーンと狙い
- 集約で起きやすい危険（同時動作・誤操作・相互干渉）
- インターロック設計のポイント（禁止条件・排他・異常時の安全側移行）
- 導入の進め方（現状整理→信号設計→試運転）
テレコン装置の複合使用による操作システムの概要
例として、クレーンは既に無線（テレコン）化されているが、吊具の操作がペンダント式（有線）である現場を想定します。 吊具の操作信号をテレコン側に取り込み、操作器を集約することで、 持ち替え・手順・連絡を減らし、作業をしやすくします。
ただし、操作を一つにまとめるほど、「同時に動かしてはいけない動作」が混ざります。 そこで、受信側（受信装置リレー盤など）でインターロック回路を構成し、 危険な組合せ動作を禁止することで安全性を高めます。
課題：操作を集約すると「相互干渉」が事故要因になる
-
同時動作（本来禁止の組合せ）
例：吊具の開閉中に巻上げ・横行が入る、位置決め中に吊具が動く、など。 「単体なら安全」でも、組合せで危険になるケースが出ます。 -
誤操作・誤モード
操作が増えると、押し間違い・持ち替えミス・誤モードの影響範囲が広がります。 -
異常時の挙動が複雑化
電波断・電源断・接点溶着などの異常時に「どこまで停止するか」を決めておかないと、 停止が中途半端になり危険です。
安全に成立させる設計ポイント（インターロック・排他・フェイルセーフ）
- 1) 禁止条件を先に定義（何と何を同時に動かしてはいけないか）
- 現場の作業手順に沿って、危険な組合せ動作を「禁止条件」として明文化します。
- 2) 排他（同時動作を成立させない）
- 受信側で排他条件を組み、禁止条件の同時成立を物理的に防ぎます。
- 3) 異常時は安全側（フェイルセーフ）
- 電波断・電源断・異常検出時に、出力OFFなど安全側に移行する考え方が基本です。
- 4) 操作UIは「迷いにくく、押し間違えにくく」
- 機能増加に合わせて、形状差・カバー・同時押し条件などで誤操作を減らします。
- 5) 試運転で“禁止条件が守れる”ことを確認
- 机上の回路だけでなく、実運用で「危険な組合せが起きない」ことを確認します。
※安全設計の考え方は フェイルセーフ設計 もあわせてご確認ください。
操作器の集約
持ち替えが減り、運転・操作の主体が明確になります。
安全対策の追加
受信側でインターロックを構成し、相互干渉を防げます。
手順が単純化
手順が整い、確認の抜け・リズム崩れを減らしやすくなります。
適用条件（向く現場・注意が必要な現場）
- 向く：操作の持ち替えが多い、同一作業を繰り返す、禁止条件が明確に定義できる現場
- 要注意：機能が多すぎる、複数人が介在する、禁止条件が曖昧、事故時影響が大きい現場
「要注意」が多い場合は、方式を変える／機能を分割する／占有保持・解除など運用設計を併用する、などが適する場合があります。
導入の流れ
- 現状の操作器（クレーン／吊具）の手順と危険ポイントをヒアリング
- 信号構成（入出力）と禁止条件（同時動作禁止）を整理
- 機器構成とインターロック回路（相互干渉防止）を含めて提案
- 試運転・運用手順の整備（識別、教育、確認手順）
よくある質問
Q. 操作を1つにまとめると、逆に危険になりませんか？
A. まとめ方次第です。集約により「相互干渉」が増えるため、禁止条件を明文化し、受信側でインターロック（排他）を構成することが前提です。
Q. インターロックはどこで実装しますか？
A. 受信装置リレー盤など、出力側で実装するのが基本です。禁止条件を物理的に成立させない設計にします。
Q. 既存設備に後付けできますか？
A. 入出力方式や安全回路条件によります。現場ヒアリングと必要な調査を行い、信号構成と安全要件に合わせて提案します。
