ハンドヘルドスペクトラムアナライザ

スペクトラムマスタ

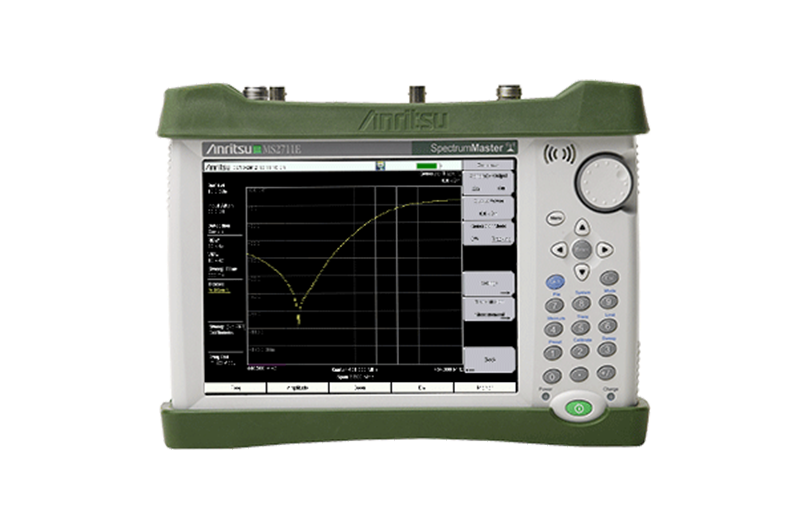

MS2711E

フィールド測定の力強いパートナー

  • スペクトラムアナライザ: 9 kHz – 3 GHz
  • 妨害波アナライザ
  • 高精度パワーメータ、2 ポート伝送測定
  • チャネルスキャナ、GPS、AM/FM/PM解析機能
  • トラッキングジェネレータ: 500 kHz – 3.0 GHz
  • フィールドで実績のある設計: 3時間のバッテリ寿命、堅牢、小型、軽量、視認性の高い表示
  • 直観的に取り扱えるメニュー式タッチスクリーンのユーザインタフェース
  • 6 マーカ、リミットライン、セグメントリミットライン
  • 自動/手動 測定レベル設定

スペクトラムマスタ

MS2713E

・周波数範囲:9 kHz~6 GHz
・測定機能:占有帯域幅、チャンネルパワー、隣接チャネル漏洩電力比(ACPR)、C/I、スペクトルエミッションマスク
・妨害波解析:スペクトログラム、信号強度、RSSI、シグナルID、インターフェアレンスマッピング
・ダイナミックレンジ:>102 dB(1 Hz RBW)
・表示平均雑音レベル:-162 dBm(1 Hz RBW)
・位相雑音:-100 dBc/Hz max @ 10 kHz offset at 1 GHz

スペクトラムマスタ

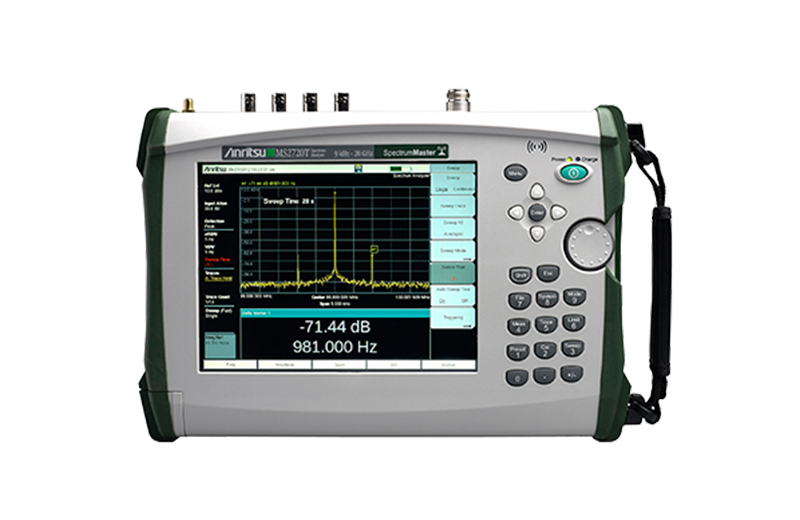

MS2720T

"ハイパフォーマンス" x "コンパクトサイズ" スペクトルアナライザ

  • 周波数範囲:9kHz~9GHz/13GHz/20GHz
  • ダイナミックレンジ:>106dB(1 Hz RBW @2.4GHz)
  • 表示平均雑音レベル:>-160dBm(1Hz RBW @1 GHzプリアンプオン)
  • オプション:各種変調解析機能・RF測定機能を搭載可能

フィールドマスタ

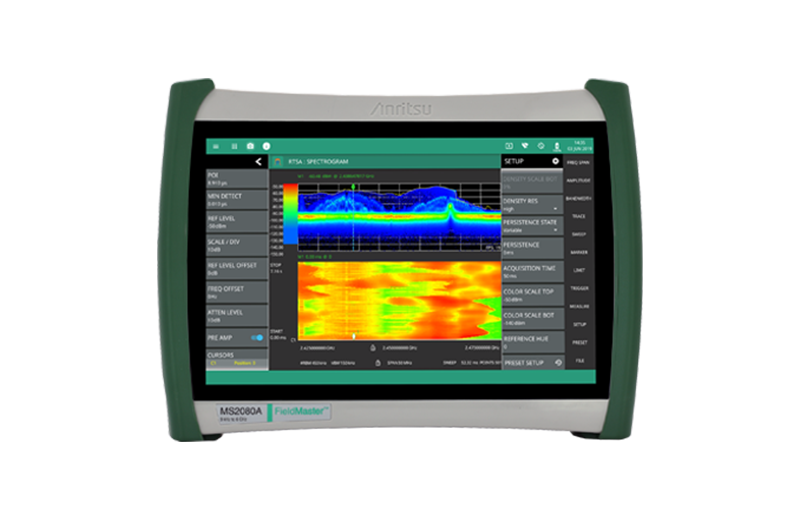

MS2080A

  • スペクトラムアナライザ
  • RTSA(リアルタイム スペクトラムアナライザ)
  • 干渉探索
  • パワーメーター
  • ケーブル・アンテナアナライザ
  • AM/FM復調
  • LTE FDD/TDD測定
  • 5GNR FR1測定
  • カバレッジマッピング

基本性能

項目 規格
周波数範囲 9 kHz~4 GHz
掃引速度 45 GHz/s
位相雑音 -95 dBc/Hz @ 1GHz, 100 kHz オフセット
DANL < -165 dBm(プリアンプON)
最大入力 +30 dBm
ダイナミックレンジ >105 dB @ 2.4 GHz, 2/3 (TOI-DANL) , 1 Hz RBW
振幅レンジ DANL~+30 dBm

フィールドマスタ プロ

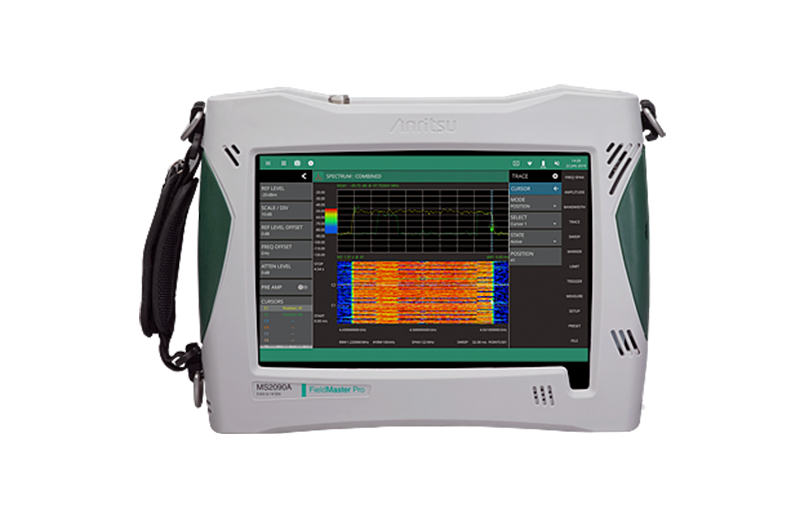

MS2090A

  • 周波数範囲 MS2090A-0709:9 kHz~9 GHz
  • MS2090A-0714:9 kHz~14 GHz
  • MS2090A-0720:9 kHz~20 GHz
  • MS2090A-0726:9 kHz~26.5 GHz
  • MS2090A-0732:9 kHz~32 GHz
  • MS2090A-0743:9 kHz~43.5 GHz
  • MS2090A-0754:9 kHz~54 GHz
  • DANL(プリアンプON) -164 dBm
  • TOI +20 dBm
  • 解析帯域幅 最大110 MHz(Opt.)
  • 復調 5GNR、LTE FDD、RF、変調品質とSSB信号解析
  • 振幅レンジ DANL~+30 dBm
  • RTSA帯域幅 22 MHz、55 MHz(Opt.)、110 MHz(Opt.)

スペクトラムマスタ

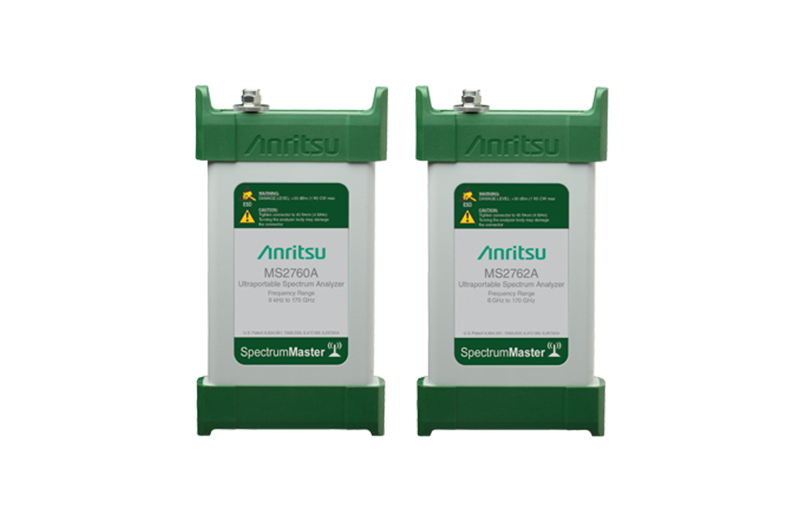

MS2760A

・周波数範囲

 MS2760A-0032:9 kHz~32 GHz

 MS2760A-0044:9 kHz~44 GHz

 MS2760A-0050:9 kHz~50 GHz

 MS2760A-0070:9 kHz~70 GHz

 MS2760A-0110:9 kHz~110 GHz

 MS2760A-0145:9 kHz~145 GHz

 MS2760A-0170:9 kHz~170 GHz

・ダイナミックレンジ

 2/3(TOI~DANL)1 Hz RBW > 103 dB @70 GHz

・DANL(RMS検出)

 1 Hz RBW、IF Gain = On -130 dB 代表値(70 GHz~90 GHz)

 -120 dB 代表値(110 GHz~145 GHz)

LMRマスタ

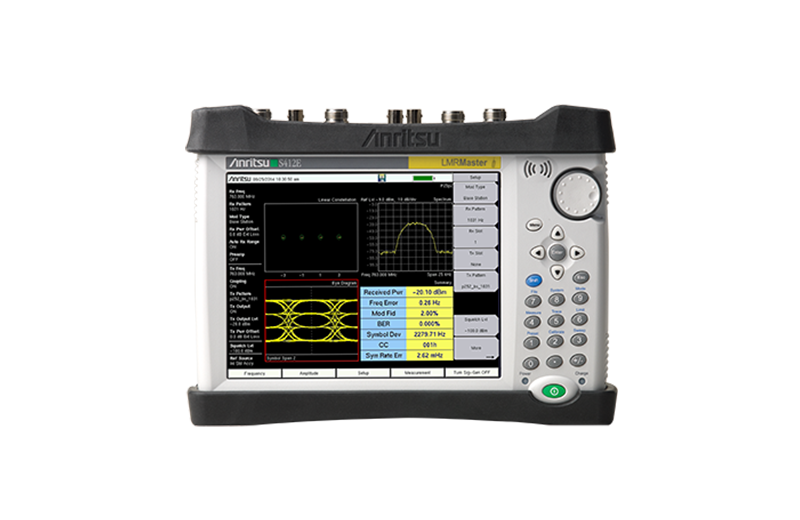

S412E

  • スペクトラムアナライザ:9 kHz~1.6 GHz、オプションで6 GHzまで拡張可
  • ケーブル・アンテナアナライザ:500 kHz~1.6 GHz、オプションで6 GHzまで拡張可
  • リターンロス、VSWR、挿入損失、S11/S21、障害位置検出
  • PIM Hunting

フィールドマスタ

MS2070A

  • スペクトラムアナライザ
  • 干渉探索
  • スマート測定(チャネルパワーやOBWなど)
  • パワーメーター
  • AM/FM復調
  • カバレッジマッピング
  • 10インチ高解像度タッチスクリーン
  • 多言語対応
  • EthernetおよびUSBTMC制御インターフェース

基本性能

項目 規格
周波数範囲 9 kHz~3 GHz
掃引速度 32 GHz/s
位相雑音 -97 dBc/Hz @100 kHz オフセット
DANL < -167 dBm(プリアンプON)
最大入力 +30 dBm
ダイナミックレンジ

>105 dB (代表値)

入力ダメージレベル +37 dBm(5W)
