パワーセンサ

USBピークパワーセンサ

MA24400Aシリーズ(50MHz~6GHz/8GHz/18GHz/40GHz)

広帯域変調信号や10 ns狭パルスのピーク電力や立ち上がり時間も高確度で測定可能

  • 6、8、18、40 GHzモデル
  • 連続100 MS/秒および有効サンプリングレート10 GS/秒
  • 毎秒100,000計測
  • 最大VBW 195 MHzでの立ち上がりは3 ns
  • 立ち上がり/立ち下がりエッジ測定時間分解能:100 ps
  • フルパルスプロファイル
  • クレストファクタ、CCDF、および統計的測定



※MA24400シリーズは合計6モデルあり、周波数、測定パワー範囲、VBWフィルタ帯域幅が異なり、ニーズに合わせて選択できます。

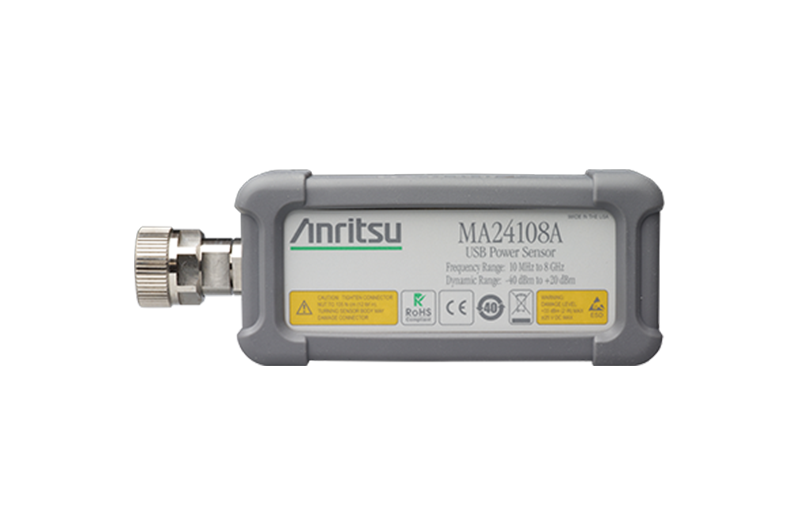

USBパワーセンサー

MA24105A/MA24106A/MA24108A/MA24118A/MA24126A

PCやハンドヘルド測定器に接続可能

  • 周波数範囲:350MHz~4GHz ( MA24105A、通過型)
                           50MHz~6GHz (MA24106A)
                           10MHz~8GHz (MA24108A)
                           10MHz~18GHz (MA24118A)
                           10MHz~26GHz (MA24126A)
  • 内部/外部トリガ機能により、バーストの平均パワー測定
  • 低消費電力駆動(100 mA、typ.)のセンサ
  • サーマルセンサと同じTrueRMS測定が可能
  • 広ダイナミックレンジ: –40~+20 dBm(MA24108A/18A/26A)、2 mW~150 W(MA24105A)

※PCまたはハンドヘルド製品に接続して、手軽に電力測定が可能なパワーメータです。

MA245xxA Power Master™ 周波数選択式パワーアナライザ

MA24507A/MA24510A

周波数選択可能なミリ波パワーアナライザで信号のRFパワーを測定

・周波数範囲:9kHz~70GHz/110GHz

・レベル範囲:-90dBm~+10dBm

・-90 dBmまでの微弱信号を測定できるすぐれた感度特性

・特に伝搬損失が大きいミリ波信号の無線試験ですぐれた性能を発揮

・ユーザー設定により測定スピードとノイズフロアの制御が可能

・同時に最大6つの周波数チャネルを監視できるPowerXpertのChannel Monitor mode

・1つの周波数範囲の中で最大6つの信号をサーチできるPowerXpertのPower Hunter mode

・オンウエハ試験用プローブへの直接接続を可能にするマウントホール

マイクロ波USBセンサ

MA24200A/MA24300Aシリーズ 10 MHz~8 GHz/18 GHz(ユニバーサル)、10 MHz~33 GHz/40 GHz/50 GHz(CW)

PCやハンドヘルド測定器に接続可能

・広ダイナミックレンジ

 –60~+20 dBm(MA24200Aシリーズ)

 –70~+20 dBm(MA24300Aシリーズ)

・電力測定

 サーマルセンサと同じTrueRMS測定(MA24200Aシリーズ)

 CW平均電力パワー測定(MA24300Aシリーズ)

・高速測定

 >1600回/秒(連続モード)(MA24200Aシリーズ)

 >2100回/秒(連続モード)(MA24300Aシリーズ)

・ゼロ調整不要

※PCまたはアンリツ製ハンドヘルド測定器に接続して、手軽に電力測定ができます。

通過型パワーセンサ(通過型電力計)

MA24103A

デジタル業務無線の送信平均電力と アンテナVSWR測定を同時測定

・25 MHzから1GHzまでの各種無線機の送信平均電力(最大150W)とアンテナシステムのVSWRや反射電力を同時に測定することができる双方向のセンサ。
・CWはもちろん狭帯域デジタル通信(ARIB STD-T61)や市町村デジタル同報通信システム(ARIB STD-T86)など様々な信号の平均電力を測定。

 ※ARIB STD-T61/79/86/98/102/115など
・通過電力測定:システムのダウンタイムを最小限に抑え、稼働中の無線信号を監視
・二方向測定:送信電力と反射電力/アンテナ系のVSWRなど測定
・実効値測定:信号の平均電力測定

基本性能

項目 規格
周波数範囲 25 MHz ~1 GHz
送信電力測定レンジ *1, *2 2 mW ~150 W (+3 dBm ~+51.76 dBm)
反射電力測定レンジ 2 mW ~150 W (+3 dBm ~+51.76 dBm)
方向性

≥ 28 dB : 25 MHz ~< 1 GHz
≥ 30 dB : ≥ 1 GHz ~≤ 3 GHz
≥ 28 dB : > 3 GHz ~4 GHz

挿入損失(代表値)

≤ 0.15 dB:25 MHz ~1.25 GHz
≤ 0.20 dB:> 1.25 GHz ~4 GHz

*1: 安定した測定値を得るには、入力電力が100mW(20dBm)以上を推奨します

*2: 連続波での測定を推奨しますが、バースト波(例:周期40ms、80ms等)を 測定する場合は、安定した測定値を得る為に十分なアベレージング設定を行っ てください(例:100回)
