信号発生器

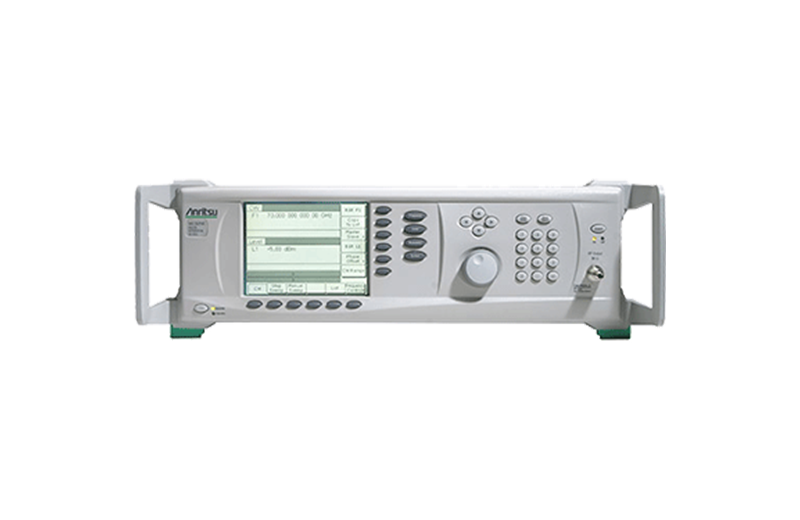

RF/マイクロ波信号発生器

MG362x1Aシリーズ　9 kHz～20 GHz/43.5 GHz/70 GHz

比類のない信号純度、周波数安定性を幅広い測定アプリケーションに提供

  • 周波数範囲：9 kHz ~ 20/43.5 GHz、70 GHz (72 GHzまで動作)
  • 非常に低い位相雑音
  • 原子時計の周波数安定性と精度
  • オンサイトでのレベルおよび周波数の校正
  • 非常に低い高調波とスプリアス

基本性能

項目 規格
周波数範囲 9 kHz ~ 20/43.5 GHz、70 GHz （72 GHzまで動作）
周波数分解能 0.001 Hz
位相オフセット 0.1度ステップで調整可能
SSB位相雑音

-136 dBc/Hz（代表値）
< -140 dBc/Hz（実測値）@ 10 GHz, 10 kHz オフセット
エージング：タイムベース安定性 ±2 × 10-8/年（オプション0003）
< ±1 × 10-9/年（オプション0056）
リファレンス周波数入力／出力 10 MHz、100 MHz、1.6 GHz
出力パワー -130 dBm ～ +20 dBm （MG36221A 標準）
< -130 dBm ～ +16 dBm （MG36241A 標準）
<-90 dBm ～ +6 dBm （MG36271A 標準）
レベル精度、フラットネス ±1.4 dB （MG36221A/MG36241A）
<±2.5 dB （MG36271A）
高調波（20/43.5/70 GHz） -58 dBc（MG36221A）
<-55 dBc（MG36241A 、MG36271A）
非高調波 -83 dBc（MG36221A 、MG36241A）
<63 dBc（MG36271A）</td
変調 AM、FM、PM、パルス
パルス変調：最小パルス幅 < 50 ns（Unleveld）
パルス変調：立ち上がり/立ち下がり時間 5 ns （代表値）
LF発生器の出力波形 正弦波、方形波、パルス、三角波、ランプ、ガウス雑音、均等雑音
周波数掃引モード ステップ、リスト
周波数掃引幅 9 kHz～周波数範囲上限（ステップ、リスト）
<100 MHz～周波数範囲上限（アナログ）</td
パワー掃引 ステップ、リスト
パワー掃引分解能 0.01 dB/ステップ



アンリツの新しいMG362x1Aは、非常に優れた信号純度と周波数安定性を提供します。

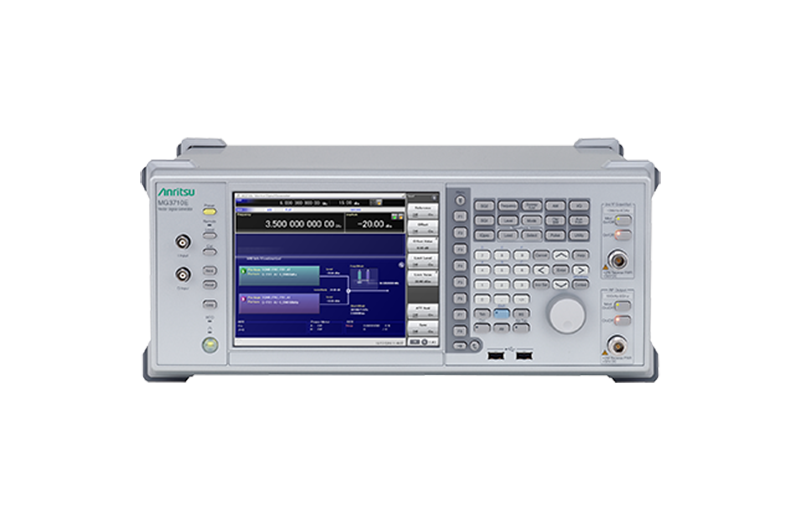

ベクトル信号発生器

MG3710E　100 kHz～2.7 GHz/4 GHz/6 GHz

マルチバンド、マルチシステム、マルチチャネル。進化する無線機器の試験コストを低減

  • 周波数範囲:100 kHz～2.7/4/6 GHz
  • 1台で最大2つのRF出力を内蔵。マルチシステムの評価に
  • 1台で希望波 + 妨害波を出力できる2波加算機能を内蔵
  • 豊富な標準内蔵波形パターン、オプションで拡張も可能
  • 5G NR（TDD）、5G NR（FDD）、LTE/LTE-Advanced、WLAN 802.11a/b/g/j/n/p/ac、W-CDMA/HSPA、CDMA2000 1xEV-DO、TD-SCDMA、Fading、Multi-Carrier、DVB-T/H、TDMAなどの各種通信システムの変調信号を生成＆出力
  • 広帯域 160 MHz/120 MHzのベースバンド発生器を標準内蔵
  • BER測定器を内蔵

基本性能

項目 規格
周波数範囲 100 kHz～2.7/4/6 GHz（1stRF Opt-032/034/036）
<100 kHz～2.7/4/6 GHz（2ndRF Opt-062/064/066）</td
ハイパワー出力 +23 dBm（CW、400 MHz～3 GHz）
SSB位相雑音 ＜-131 dBc/Hz（typ.）（1 GHz、20 kHz offset、CW）
ACLR -68 dBc（W-CDMA、Test-Model 1、64DPCH、≦+5 dBm）
切替速度 ＜600 µs（周波数/振幅、List/Sweep mode）



MG3710Eは、周波数上限6 GHz、RF変調帯域幅160 MHz/120 MHzのベースバンド発生器を内蔵した任意波形のベクトル信号発生器です。
優れたACLR、SSB位相雑音性能は、広帯域・狭帯域通信それぞれの測定における信号発生器の影響を低減し、テストマージンと歩留りを改善します。

5GやLTEなど移動通信はもちろん、業務用無線に代表される狭帯域通信やWLANなど、さまざまな無線システムの信号を出力できます。

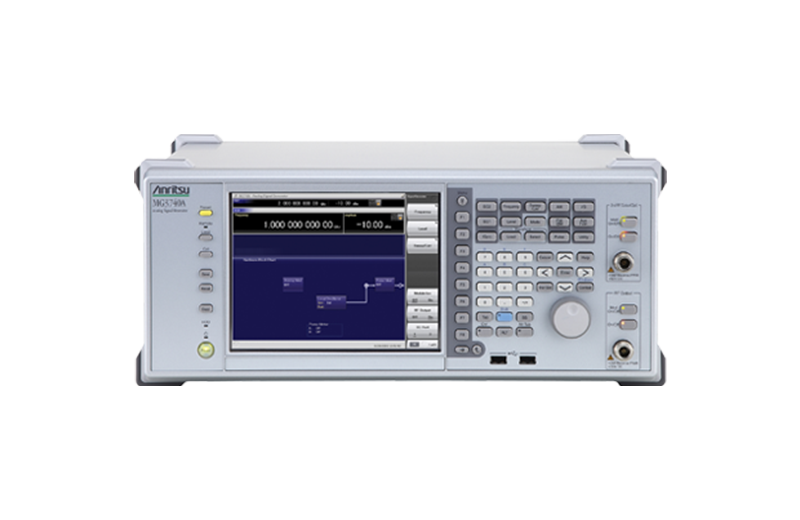

アナログ信号発生器

MG3740A　100 kHz～2.7 GHz/4 GHz/6 GHz

多彩なアナログ変調機能、優れた拡張性＆汎用性

  • 周波数範囲：100 kHz～2.7/4/6 GHz
  • AM/FM/ΦM/パルス変調機能
  • 追加アナログ変調入力

          AM + FM、AM + ΦM、Internal 1 + Internal 2、

          Internal + External　　＊：FM + ΦMは不可

  • デュアルRF出力オプション：最大2つのRF出力（1stRF/2ndRF）を内蔵可能
  • 狭帯域ディジタル変調機能（RF変調帯域幅：2 MHz）
  • BER測定機能（入力ビットレート：100 bps～40 Mbps）
  • USBタイプのパワーセンサをサポート（別売）

基本性能

項目 規格
周波数範囲 100 kHz～2.7/4/6 GHz［1stRF オプション］
100 kHz～2.7/4/6 GHz［2ndRF オプション］
ハイパワー出力 +23 dBm（CW、400 MHz～3 GHz）
SSB位相雑音 ＜-140 dBc/Hz（nom.）（100 MHz、20 kHz オフセット、CW）
＜-131 dBc/Hz（typ.）（1 GHz、20 kHz オフセット、CW）
レベル設定範囲 -110～+17 dBm［標準］
-144～+17 dBm［オプション］
切替速度 ＜600 µs（周波数/振幅、List/Sweep モード）



MG3740Aは、アナログ/パルス変調（AM/FM/ΦM/PM）機能を標準サポートし、オプションで外部信号入力による変調を追加できます。
さらにデュアルRF出力、業務用無線などの狭帯域ディジタル変調、BER測定機能、USBパワーメータなど優れた拡張性と汎用性を実現しています。
