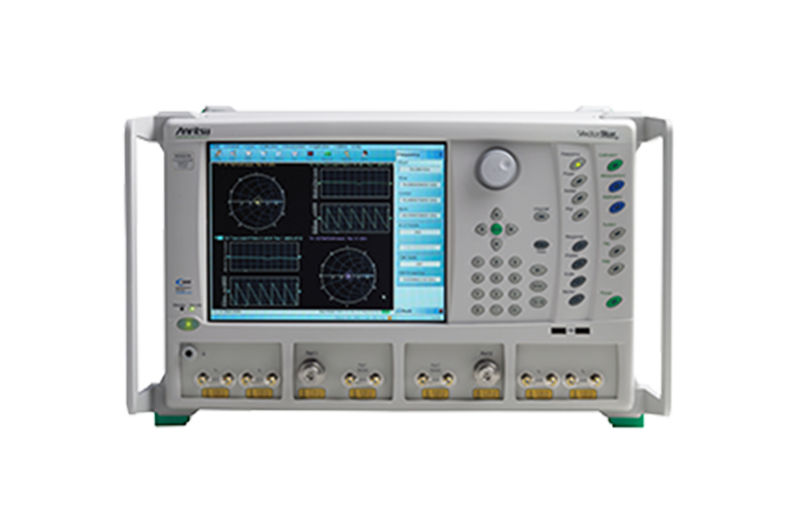

ベクトルネットワークアナライザ

MS4640Bシリーズ　70 kHz～70 GHz

半導体パラメータの特性化および研究開発に

• 70 kHz～70 GHzの同軸測定に一筐体で対応、また70 kHz～145 GHzの広帯域構成が可能。
• ユニバーサル・フィクスチャ・エクストラクション（UFX）ソフトウェアオプションは、テストフィクスチャ抽出用の高度なデエンベディングツールを提供。
• 最大1.1 THzの測定に拡張可能。
• IMDView™ソフトウエアと内蔵コンバイナーオプションは接続の切り替えをすることなく、SパラメータとIMD測定が可能。
• 高性能のパルス測定： PulseView™による最小2.5 nsのパルス分解能と、100 dBのダイナミックレンジ。
• DifferentialView™による4-portシングルエンド及び真の差動測定。
• VNA内蔵のアイダイアグラムオプションを搭載することにより、タイムドメイン、Sパラメータ、およびアイダイアグラムの3つの解析が可能。
• 優れたダイナミックレンジ：最大142dB（レシーバダイナミックレンジ）
• ハイパワー出力：最大+14 dBm（周波数により異なります）
• 優れたテストポート性能（方向性、ソースマッチ、ロードマッチ：50 dB）
• 優れたタイムドメイン解析能力
• MN4765B O/E校正モジュールによる、70 kHz〜40 GHz、70 GHz、110 GHzの850 nm、1060 nm、1310 nm、および1550 nmの高速かつ高確度なオプトエレクトロニクス測定

MS4640Bシリーズは、最大70 kHzから70 GHzまでを高速掃引できます。
今までは一度に解析ができなかったDC領域に近接した低い周波数から、マイクロ波・ミリ波の70 GHzまでの解析が高速にできます。
オプションで最小2.5 nsの分解能を持つ高性能パルス測定、真の差動測定にも対応できます。

広帯域/ミリ波ベクトルネットワークアナライザ

ME7838AX/D/Gシリーズ　70 kHz～125 GHz/145 GHz/220 GHz

プローバーシステムを使用するオンウェハのデバイスの測定に

• ME7838A4X　2/4ポートシステム：70 kHz～125 GHz
• ME7838D4　   2/4ポートシステム：70 kHz～145/150 GHz
• ME7838G4　   2/4ポートシステム：70 kHz～220 GHz
• 最大1.1 THzのミリ波帯モジュールの構成が可能
• 優れた校正と測定の安定性：24時間後で0.6 dBから0.1 dBへ改善
• 3744x-Rx受信モジュールによる125 GHzまでのノイズ・フィギュア測定
• コンパクトで軽量なミリ波モジュール(300g)の使用によって、低コストで業界最高クラスのパフォーマンスを備えた設備導入が可能。

ME7838AX/D/Gは、高速次世代通信システムや車載レーダ、電波天文学におけるミリ波レーダなどで使用される、各種デバイスの開発でのモデリングや特性評価に適した測定器です。

導波管モジュールでは不可能だった広帯域一括掃引により測定値の連続性を実現します。

コンパクトUSBベクトルネットワークアナライザ

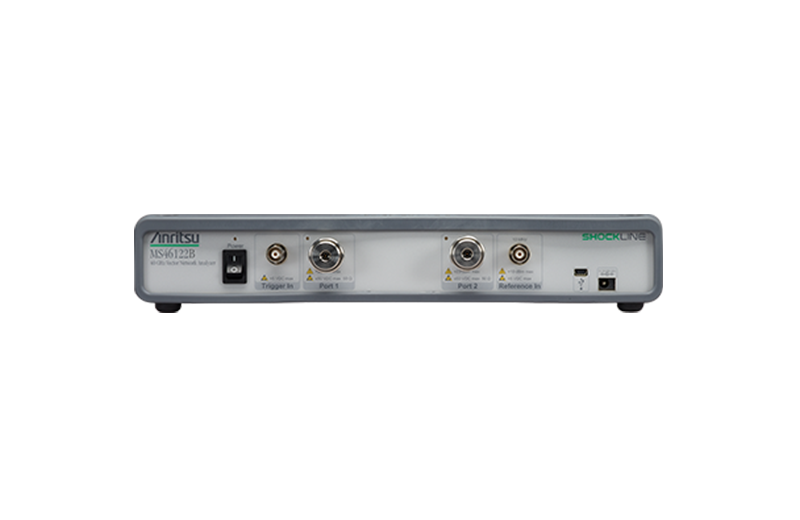

MS46122B 1MHz～8GHz/20GHz/43.5GHz

PCからのUSB制御でRF/マイクロ波試験をより効率的に

• Extended K™ポートによる43.5 GHzまでの保証性能。

• 外部コンピュータの処理能力と機能を活用したPC制御。

• 測定ベンチとラックスペースを有効に活用できるコンパクトな高さ1Uパッケージ。

• 内部にデータ保存されないためセキュア用途でのデータパージが不要。

• タイムゲート付きタイムドメインオプションで簡単で高速な障害位置検査。

• ShockLine™ファミリー共通のGUIはモデル間の切替コストを低減。

• ソフトウェアオプションのユニバーサル フィクスチャ エクストラクション（UFX）は、テストフィクスチャを抽出するための高度なディエンベディングツール。



MS46122Bシリーズは、PC制御のコンパクトUSBベクトルネットワークアナライザです。

製造、エンジニアリング、教育でのRFおよびマイクロ波パッシブデバイスのSパラメータ測定に適した低コストフル2ポートのVNAです。

ベクトルネットワークアナライザ

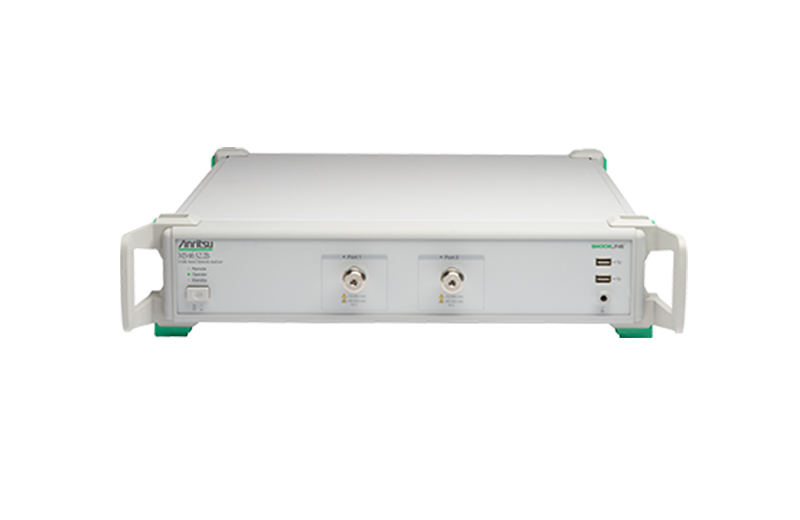

MS46322Bシリーズ 1MHz～8GHz/20GHz/43.5GHz

経済的なRFおよびマイクロ波デバイスの試験を柔軟に構築可能

• Extended K™ポートによる43.5 GHzまでの保証性能。
• RFおよびマイクロ波デバイスの試験に最適。
• 高速な掃引速度と広いダイナミックレンジ。
• 優れた補正後の方向性。
• タイムゲート付きタイムドメインオプションで簡単で高速な障害域検査。
• LANインターフェースによるリモート制御。
• 標準リムーバブル・ハードディスクは防衛や研究ユーザーにさらなるセキュリティを提供。
• ShockLine™ ファミリ共通のGUIおよびSCPIインターフェース。
• モニタ、キーボードおよびマウスを容易にUSBポートに接続。
• ラックスペースの効率的な使用に小型の２Uサイズ。
• ソフトウェアオプションのユニバーサル フィクスチャ エクストラクション（UFX）は、テストフィクスチャを抽出するための高度なディエンベディングツール。

MS46322Bシリーズは、優れたコストパフォーマンスで43.5 GHzまでのSパラメータ測定を提供します。

高周波利用が進む市場に対応するパッシブコンポーネントの製造・開発に適したVNAです。

ベクトルネットワークアナライザ

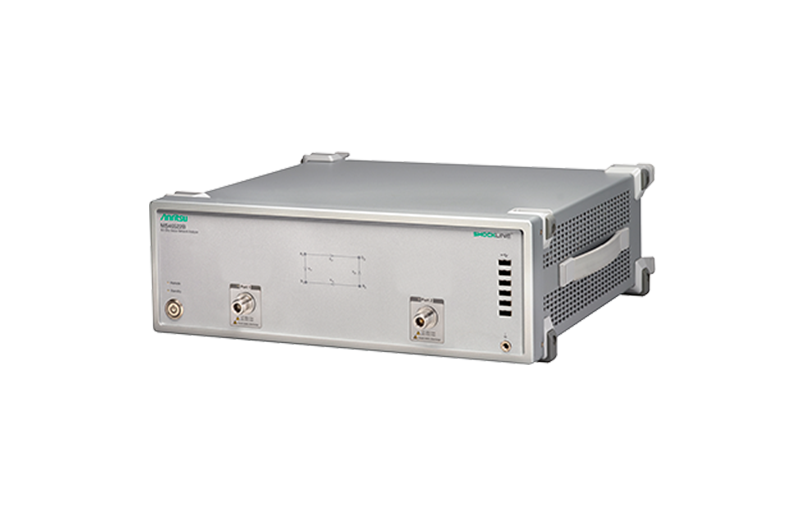

MS46522Bシリーズ　50kHz～8.5GHz/20GHz/43.5GHz、55GHz～92GHz

クラス最高水準性能のベクトルネットワークアナライザを手頃な価格で提供

• Extended K™ポートによる43.5 GHzまでの保証性能。
• 高い出力電力により、高減衰のデバイスの測定が可能。
• アドバンスドタイムドメインオプションで、シグナルインテグリティ（SI）解析のためのツールを提供。
• 優れたダイナミックレンジにより、フィルタなどの非常に大きな減衰量の測定が可能。
• 優れた補正後の方向性により、測定不確実性が最小限。
• SmartCal自動校正ユニットにより、校正および設定に要する時間を短縮。
• タイムゲート付きタイムドメインオプションで、簡単で高速な障害位置探査が可能。
• GPIBより高速な、最新のLANインターフェイスによるリモート制御。
• ShockLineファミリ共通のGUIおよびSCPIインターフェイス。
• アクセスループとバイアスティーオプションで最大限のカスタム・テスト・セットアップが可能。
• ソフトウェアオプションのユニバーサル フィクスチャ エクストラクション（UFX）は、テストフィクスチャを抽出するための高度なディエンベディングツール。
• E-バンドVNA
  ○E-バンドおよびV-バンドの大部分をカバーした拡張周波数レンジ
  ○フルアッセンブリされた試験システムは、セットアップミスを排除し信頼性を向上
  ○小型ミリ波モジュールはDUTへ直接接続ができ測定の安定性が向上

2ポート50 kHz～8.5 GHz/20 GHz/43.5 GHzの周波数オプションを用意。シリーズ最高の性能により、パッシブデバイスの開発および製造現場からの高い要求に応えます。

さらに、E-Band（ 55 GHz～92 GHz）への対応も可能。今までにない低コストで55 GHz～92 GHz帯ミリ波測定機能を提供します。

ベクトルネットワークアナライザ

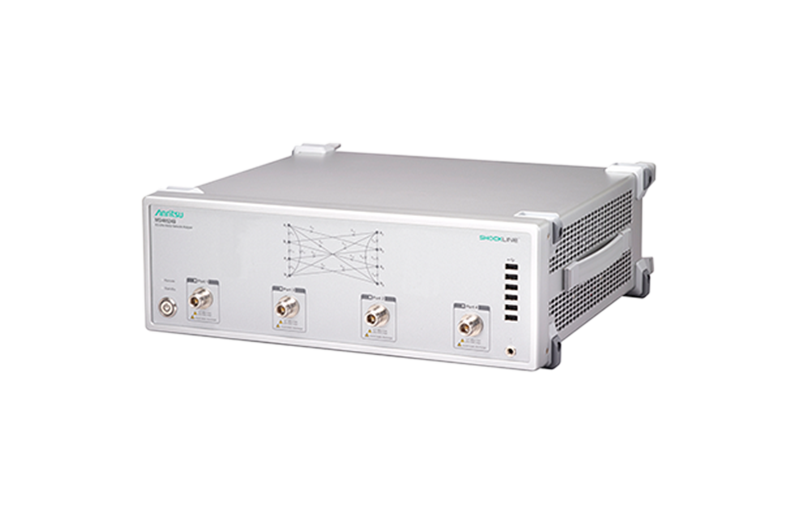

MS46524Bシリーズ　50kHz～8.5GHz/20GHz/43.5GHz

クラス最高水準性能の4ポートベクトルネットワークアナライザ

• Extended K™ポートによる43.5 GHzまでの保証性能。
• パッシブマルチポートおよび差動デバイスのシグナルインテグリティ試験に最適。
• アドバンスドタイムドメインオプションで、シグナルインテグリティ（SI）解析のためのツールを提供。
• 優れたダイナミックレンジにより、フィルタなどの非常に大きな減衰量の測定が可能。
• 優れた補正後の方向性により、測定不確実性が最小限。
• SmartCal自動校正ユニットにより、校正および設定に要する時間を短縮。
• タイムゲート付きタイムドメインオプションで、TDR同様の測定が可能。
• GPIBより高速な、最新のLANインターフェイスによるリモート制御。
• ShockLineファミリ共通のGUIおよびSCPIインターフェイス。
• コンパクトな3U筐体、ラックスペースを有効に利用。
• アクセスループとバイアスティーオプションで最大限のカスタム・テスト・セットアップが可能。
• ソフトウェアオプションのユニバーサル フィクスチャ エクストラクション（UFX）は、テストフィクスチャを抽出するための高度なディエンベディングツール。

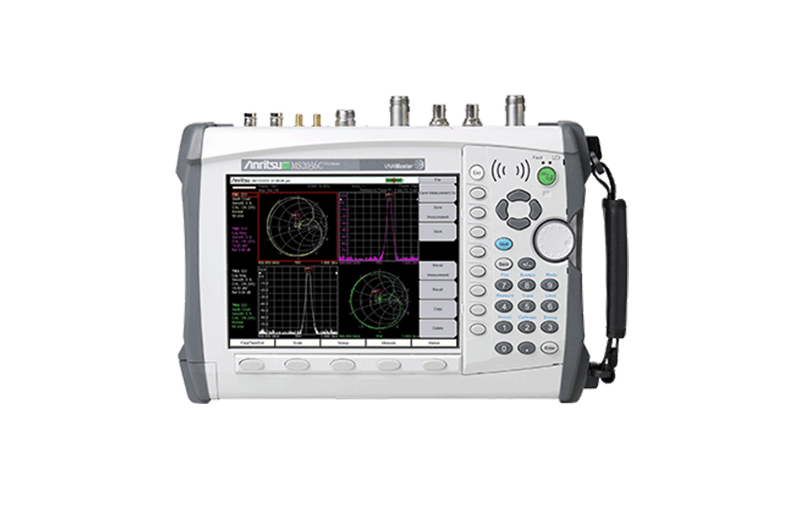

VNAマスタ

MS2036C　5kHz～6GHz(VNA)、9kHz～9GHz(スペクトラム解析)

汎用アプリケーション向けの携帯型ベクトルネットワークアナライザと スペクトラム解析

VNA マスタ （5kHz～6GHz）
ベンチトップ VNA に迫る性能

• 2ポートフルリバーシング VNA、単一接続ですべての S パラメータを測定 / 表示
• 350μ秒 / ポイント、フィルタの調整に最適
• フル12ターム校正
• ベクトルボルトメータオプション、ケーブル位相マッチングに最適
• ゲート、ローパス、フェーザーインパルスモードを含む精密な時間 / 距離ドメインを含むタイムドメインオプション

+ スペクトラムアナライザ （9kHz～9GHz）

• • 掃引 / 表示 / RBWを最適化する内部ルーチン
  • 検波方式： ピーク、ネガティブ、サンプル、準尖頭値、実効値
  • マーカー： 6 マーカ。それぞれにデルタマーカ設定可、または、1つの基準に対して 6 つのデルタマーカ
  • 表示からスプリアスを排除するための内蔵プリセレクタ
  • 妨害波解析機能オプション： スペクトログラム、信号強度、RSSI
  • PIM Hunting

• 標準3年保証　（但し、バッテリーは1年保証）

ベクトル補正したフル2ポート測定が可能な携帯型ベクトルネットワークアナライザとスペクトラムアナライザ機能も備えた製品です。
5 kHzからカバーしており、幅広いユーザの要求に対応し、4Sパラメータを正確に測定できる低価格、高性能のVNAです。
フィールドで広範囲な測定をサポートします。

VNAマスタ

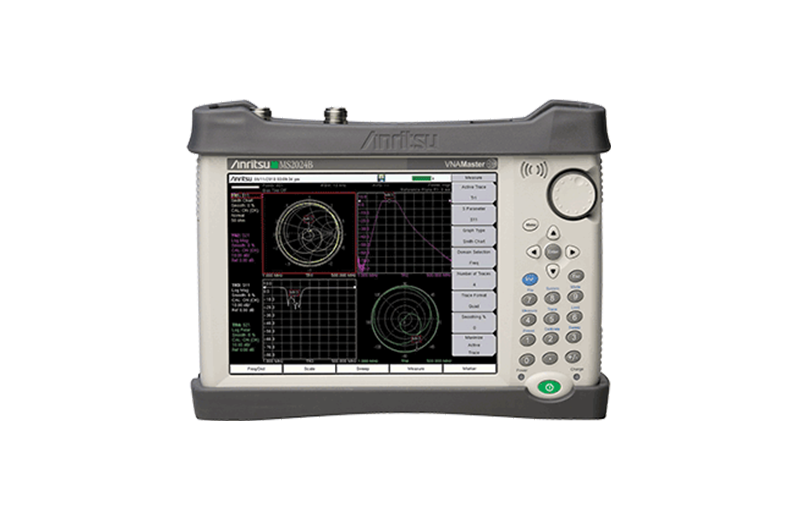

MS2024B/MS2025B/MS2034B/MS2035B

汎用アプリケーション向けの携帯型ベクトルネットワークアナライザと スペクトラム解析

• 500 kHz～4 GHz/6 GHz（VNA）
• 1パス2ポート ベクトルネットワークアナライザ（VNA）（MS202xB）
• VNA + スペクトラム解析（MS203xB）、9 kHz～4 GHz/6 GHz（スペクトラム解析）
• 小型・軽量（3.5 kg）
• 連続3時間以上のバッテリ動作

MS202xB/MS203xBは、ベクトル補正した1ポート、および1パス2ポート測定が可能な携帯型ベクトルネットワークアナライザです。
幅広い周波数範囲と総合性能により、RFケーブル、アンテナシステムやフィルタに依存する劣化や不具合が確認できます。
さらにMS203xBでは、スペクトラムアナライザ機能も備えており、フィールドで広範囲な測定をサポートします。

1ポートUSBベクトルネットワークアナライザ

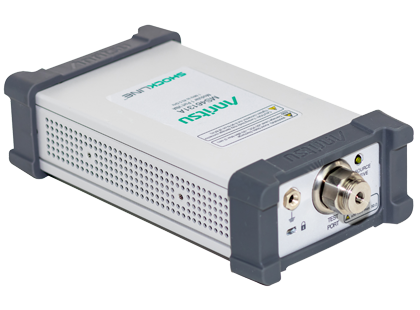

MS46131Aシリーズ　1 MHz～8 GHz/20 GHz/43.5 GHz

小型、優れた性能を持つUSB制御の1ポート ベクトルネットワークアナライザ

• コストパフォーマンスに優れた43.5 GHzまでの世界初の小型VNAシリーズ
• Extended-K™ポートで43.5 GHzまでの性能を保証
• 外部PCによる制御。外部PCの処理能力と機能を活用
• 小型で軽量パッケージにより、DUTへの直接接続が可能
• 内部に測定データが保存されないため高機密性
• ShockLine™ファミリー共通のGUIやプログラムは、モデル間の切り換えコストを低減
• タイムドメイン機能により、簡単で高速な障害位置検査

1ポートUSBベクトルネットワークアナライザ MS46131Aは、周波数範囲1 MHz～8 GHz/20 GHz/43.5 GHzの広範囲の反射特性評価とタイムドメイン解析の高い分解能を実現します。
小型なパッケージは被測定物と直接接続できることでケーブルによる測定誤差を排除し、測定精度を向上します。
PCからUSB制御する測定器で測定ポートのレイアウト自由度が高く、省スペースな測定環境を実現します。

1ポートUSBベクトルネットワークアナライザ

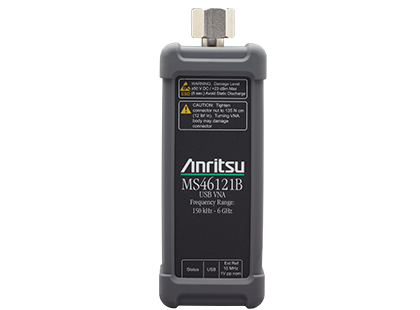

MS46121Bシリーズ　150 kHz～6 GHz

低コスト、小型、優れた性能を持つUSB制御の1ポートVNAをさらに強固に

• 150 kHzから6 GHzの周波数オプションを備えた1ポートVNA
• 1台のPCで最大16台のMS46121Bを制御可能
• 非常にコンパクトなパッケージでDUTへの直接接続が可能
• 対向（双方向）または多ポート（一方向）構成の伝送振幅測定
• 内部に測定データが保存されないため高機密性
• 標準のタイムゲート付きバンドパス・タイムドメイン機能で簡単で高速な障害位置検査
• ShockLine™ファミリー共通のGUIはモデル間の切り換えコストを低減

非常にコンパクトなMS46121Bは、ユーザが供給するPCからUSB経由で制御できます。最大16台のMS46121Bを1台のPCでShockLineソフトウェアを使用して並列に操作できます。

従来のVNA 1台とスイッチを使用したテストソリューションに比べてスループットを向上させ、1ポート・デバイスの真の並列マルチサイト・テストを可能にします。オプション021の追加により、2台のMS46121B間の伝送測定（振幅のみ）もできます。

モジュールベクトルネットワークアナライザシステム

ME786xAシリーズ　1 MHz～8 GHz/20 GHz/43.5 GHz

測定ポートの配置が自由なベクトルネットワークアナライザ

• PhaseLync同期によりリモートポートを100メートル離れて拡張
• 小型軽量な測定ポートはDUTへの直接接続が可能になり、長いテストポートケーブルが不要
• Extended-K™ コネクタで43.5 GHzまでの性能を保証
• 外部PCによる制御。外部PCの処理能力と機能を活用
• タイムゲート付きタイムドメインオプションにより、簡単で高速な障害位置検査
• 測定器内部に測定データが保存されないため、セキュアアプリケーションに最適
• ShockLine™ ファミリー共通のVNA制御ソフトウェアは、強力なデバッグおよびテスト機能を提供

ME786xAは、2台のMS46131A 1ポートUSBベクトルネットワークアナライザを使用して2ポートVNAを構成し、ベクトルSパラメータ測定を実現したVNAです。

1 MHzから8/20/43.5 GHzの3つの周波数で利用可能で、測定対象物に合わせた測定ポートの配置を可能にした2ポート測定ソリューションを提供します。

Opto-Electronic Network Analyzer

ME7848Aシリーズ　10 MHz ～ 40/70/110 GHz

850、1310、1550 nmのO/E、E/O、O/Oデバイスに対して110 GHzまでのトレーサブルな測定を実施

• 高速かつ正確なオプトエレクトロニクス測定 — VectorStar ME7848A 200シリーズ ONAは、E/OおよびO/Eコンポーネントとサブシステムに対する、エラー補正された伝送特性、群遅延、リターンロス測定を実施可能にします。
• MN4765B O/E校正モジュール — MN4765B O/E校正モジュールは、温度に対するドリフトの影響を除去できる熱安定フォトダイオードを使用した標準器です。フォトダイオードへのバイアス電圧はモジュール内部で正確に制御されます。
• MN4775A E/O変換器 — MN4775A E/O変換器は、自動バイアスコントローラによって安定化されたニオブ酸リチウム（LiNbO3）変調器および、波長可変レーザ光源または固定波長レーザ光源で構成されます。優れたE/O変換安定性により、DUT（オプトエレクトロニクスデバイス 検出器／受信機）の測定は、特性の一貫性が保たれます。
• NIST（⽶国国⽴標準技術研究所）標準による特性化 — MN4765B O/E校正モジュールの振幅と位相の特性化は、NISTによって特性化された一次標準を使い、アンリツにて評価校正しています。
• シンプルな校正、VNAディエンベディング — VectorStar ME7848Aは、専用のアプリケーションメニューがあり、E/O、O/O、O/E測定に必要なセットアップと校正を分かり易くします。
• 優れた安定性と再現性 — ディエンベディングと12 ターム校正により、オプトエレクトロニクスデバイスの安定かつ再現可能な測定が実施可能です。
• モジュールおよび、アップグレード — VectorStar ME7848A ONAは、MN4775A E/O変換器とMN4765B O/E校正モジュールを追加することにより、異なる波長に簡単に対応できます。 VectorStar ME7848A 100シリーズは、MN4775A E/O変換器を追加することで200シリーズにアップグレード可能です。

VectorStar ME7848A ONAは、MN4775A E/O変換器とMN4765B O/E校正モジュールを追加して、異なる波長に簡単に対応できます。
VectorStar ME7838A-100シリーズは、MN4775A E/O変換器を追加することで200シリーズにアップグレード可能です。
